Klasifikace zatížení

Zatížení je fyzikální vliv působící na konstrukci, který způsobuje změnu stavu napjatosti, změnu stavu přetvoření nebo změnu polohy konstrukce.

Technické normy

ČSN EN 1991-1-1 Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb
ČSN EN 1991-1-2 Zatížení konstrukcí - Část 1-2: Obecná zatížení - Zatížení konstrukcí vystavených účinkům požáru
ČSN EN 1991-1-3 Zatížení konstrukcí - Část 1-3: Obecná zatížení - Zatížení sněhem
ČSN EN 1991-1-4 Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem
ČSN EN 1991-1-5 Zatížení konstrukcí - Část 1-5: Obecná zatížení - Zatížení teplotou
ČSN EN 1991-1-6 Zatížení konstrukcí - Část 1-6: Obecná zatížení - Zatížení během provádění
ČSN EN 1991-1-7 Zatížení konstrukcí - Část 1-7: Obecná zatížení - Mimořádná zatížení

Zatížení podle délky a pravděpodobnosti výskytu

Namáhání konstrukce je vyvolané zatížením, které lze klasifikovat podle délky a pravděpodobnosti výskytu na zatížení stálé, proměnné a mimořádné.

Stálé zatížení

Stálé zatížení je na konstrukci přítomno nepřetržitě a jeho hodnota se nemění. Stálé zatížení zahrnuje vlastní tíhu nosných a nenosných (kompletačních) prvků, tíhu pevně osazených strojů a zařízení a také tíhu zeminy a štěrkového lože.

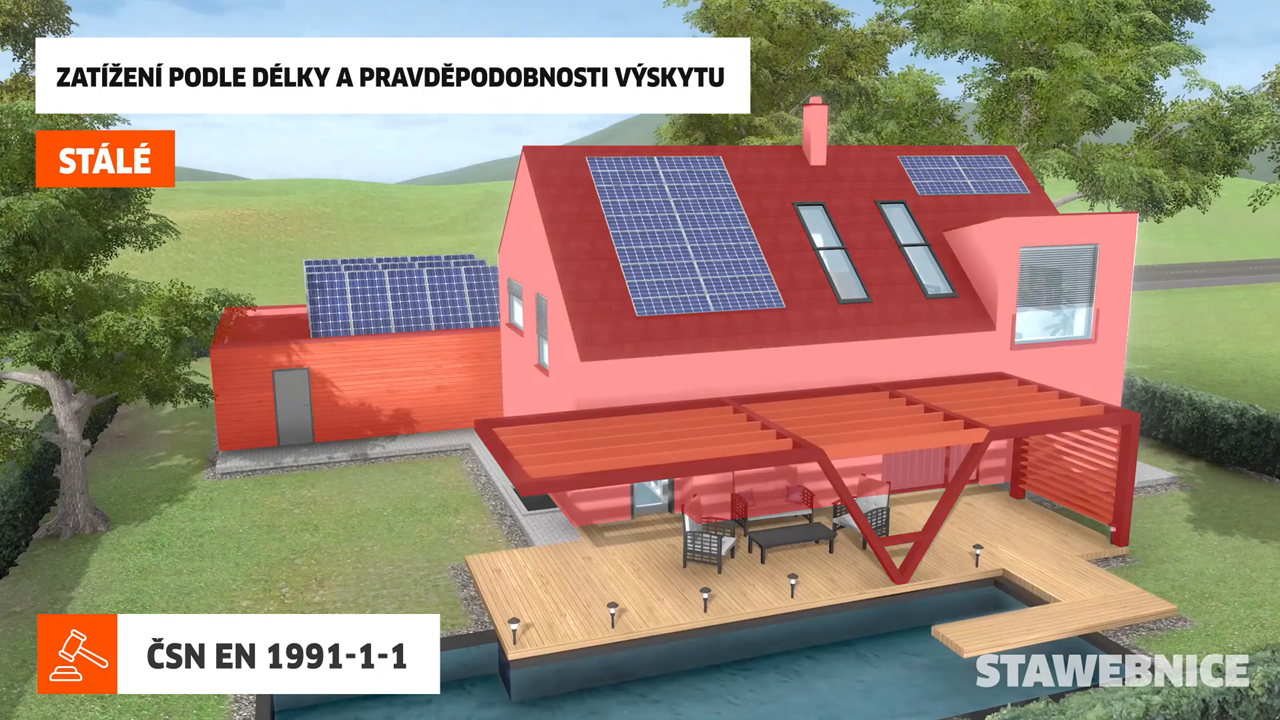

Vlastní tíha nosných konstrukcí

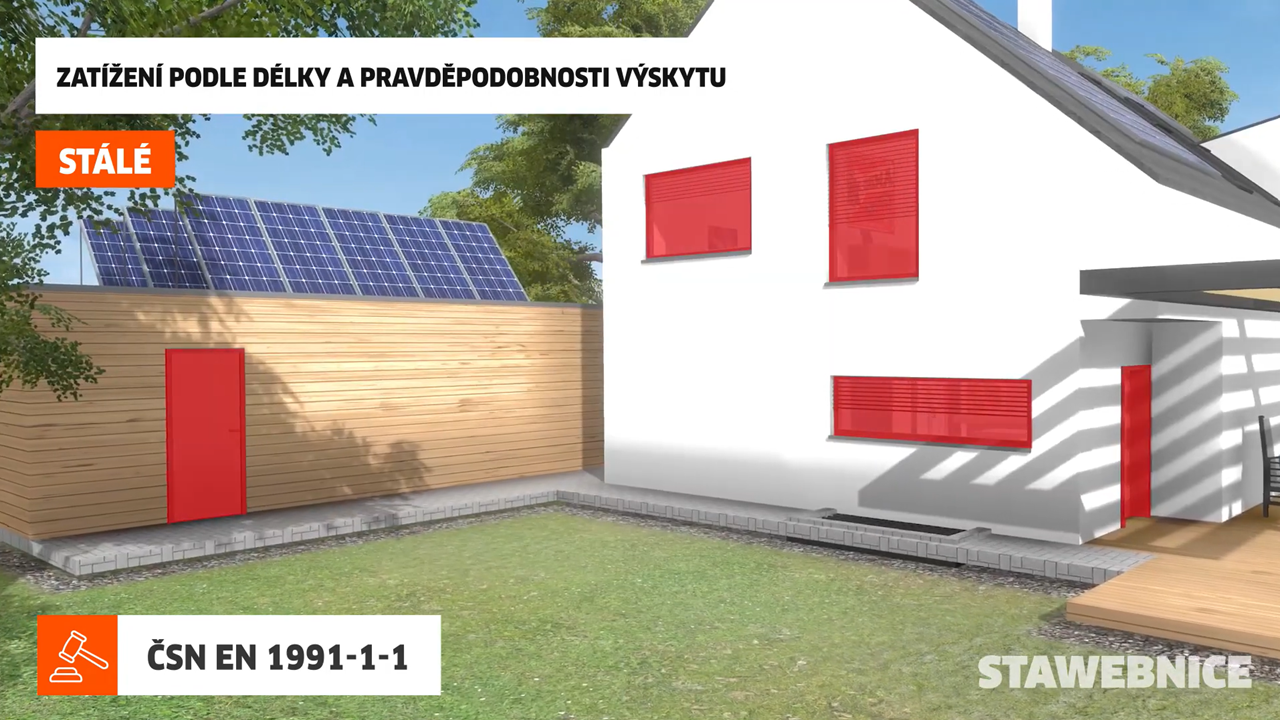

Vlastní tíha kompletačních konstrukcí

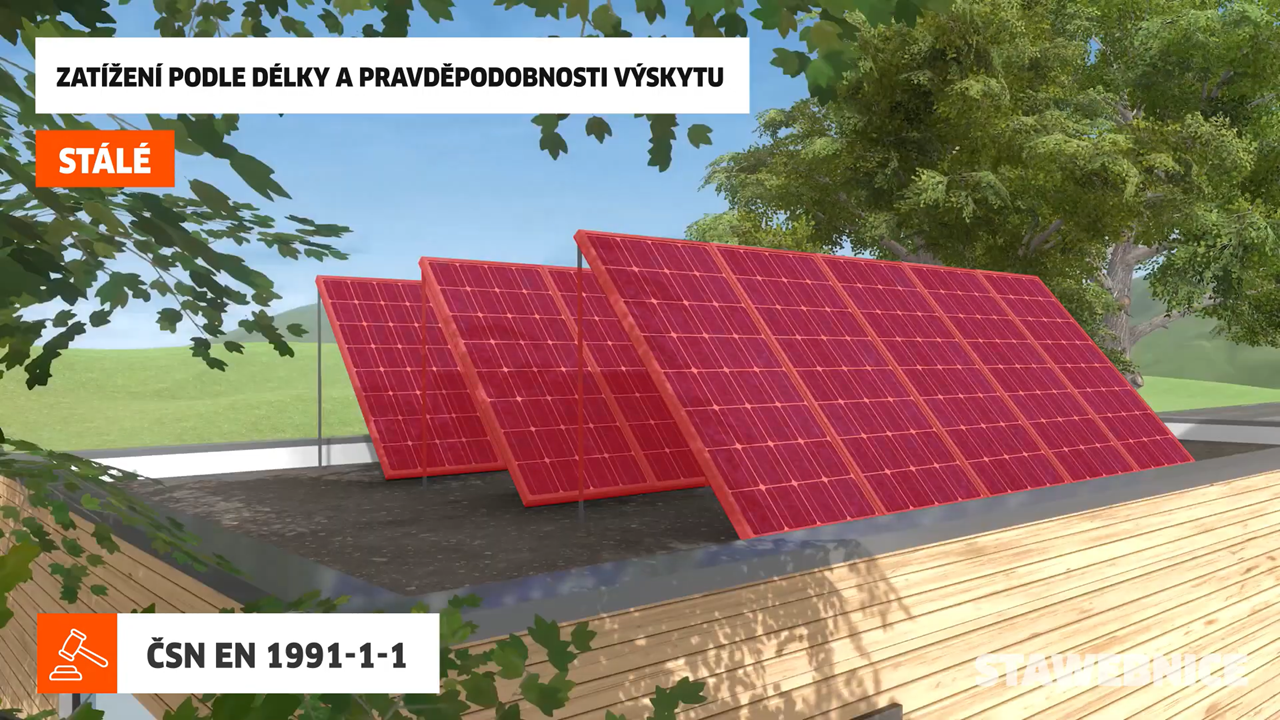

Vlastní tíha pevně osazených zařízení

Proměnné zatížení

Proměnné zatížení se na konstrukci vyskytuje nahodile a nebo se mění jeho hodnota. Mezi proměnná zatížení patří zatížení sněhem, větrem a zatížení užitné (osoby, nábytek, přemístitelné předměty, vozidla apod.).

Proměnné zatížení od sněhu

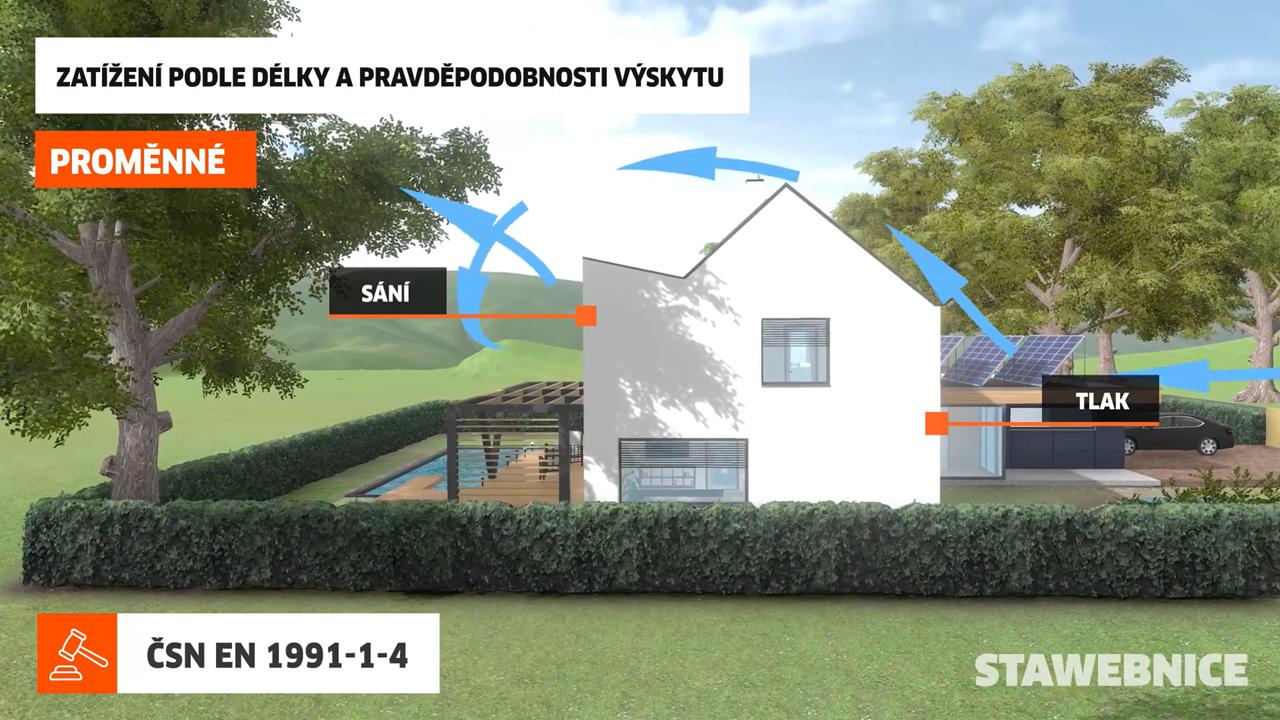

Proměnné zatížení od větru

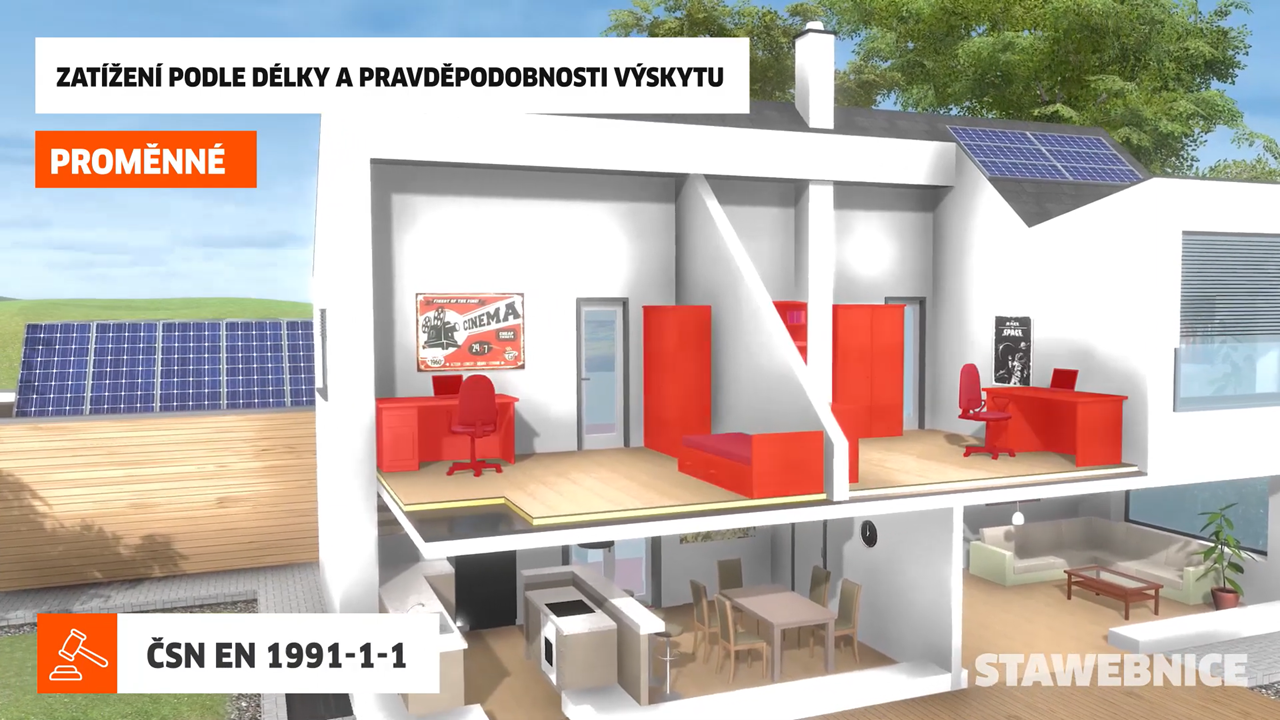

Užitné zatížení

Užitná zatížení pozemních staveb jsou taková zatížení, která vznikají v důsledku užívání. Klasifikace a používané hodnoty užitného zatížení pro dané konstrukce naleznete ZDE.

Mimořádné zatížení

Zatížení, které se na konstrukci vyskytuje zcela výjimečně, je zatížení mimořádné. Může se jednat o výbuch, náraz vozidla apod.

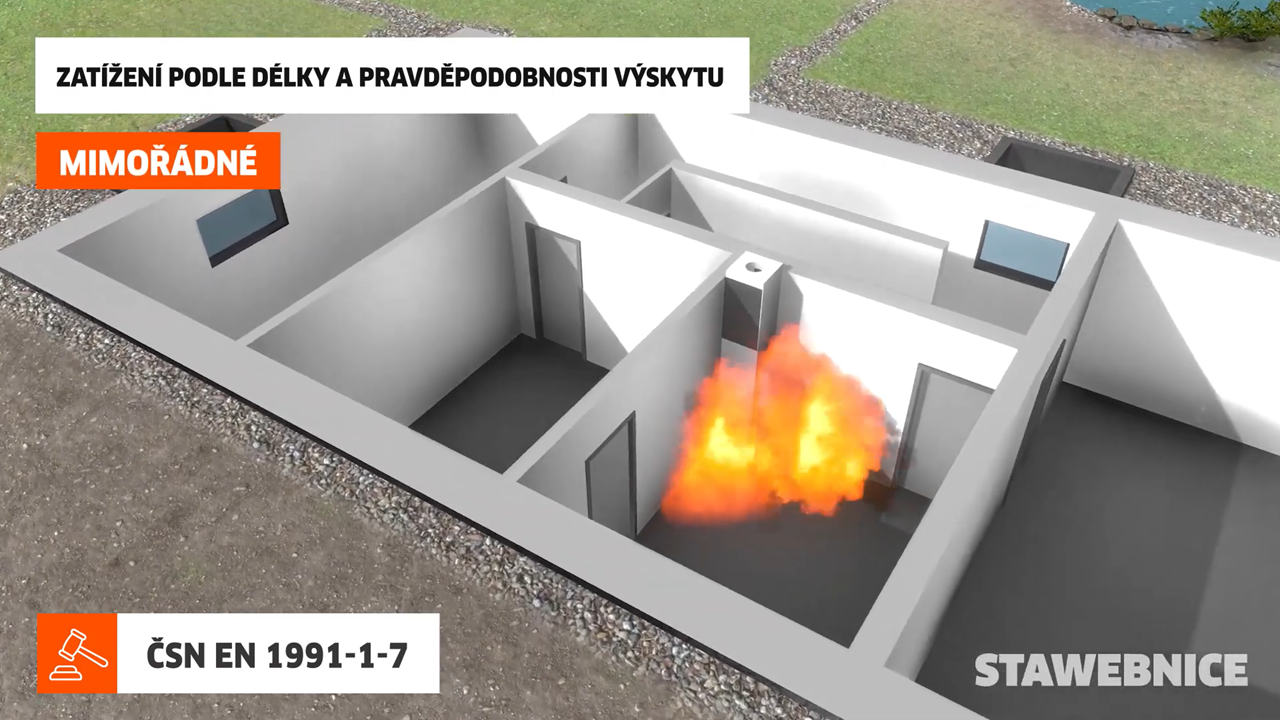

Mimořádné zatížení – výbuch

Mimořádné zatížení – extrémní povětrnostní podmínky

Zatížení charakteristické a návrhové

Charakteristické zatížení

Charakteristické zatížení je zatížení, které lze na konstrukci reálně očekávat. Kupříkladu můžeme uvést:

Vlastní tíha – vychází z navržených rozměrů a objemové hmostnosti použitého materiálu
Užitné zatížení – vychází z minimálních hodnot stanovené normou na dané konstrukci podle účelu užívání objektu a místnosti
Vítr a sníh – používané hodnoty pro výpočet vychází ze statického vyhodnocení dlouhodobého sledování těchto povětrnostních vlivů pro danou lokalitu

Návrhové zatížení

Návrhové zatížení je zatížení, na které konstrukci navrhujeme. U každé navrhované konstrukce je zapotřebí přilédnout k možným nepříznivým odchylkám:

Odchylky skutečných rozměrů od návrhu v projektu
Nepřesnost použitého modelu zatížení pro výpočet

Návrhové zatížení získáme pomocí dílčího součinitele spolehlivosti zatížené γ_F, kterým přenásobíme charakteristickou hodnotu zatížení. Pro různé typy zatížení, návrhové situace a mezní stavy uvažujeme různé hodnoty tohoto součinitele.

f_d = f_k·γ_F

Zatížení podle původu

Silová (přímá) zatížení

Jedná se o zatížení, která působí přímo na konstrukci, a to kupříkladu v podobě osamělého břemene nebo spojitého zatížení.

Nesilová (nepřímá) zatížení

Jedná se o zatížení v podobě deformace způsobené sedáním konstrukce, vynucenými posuny, volným kmitáním nebo teplotní změnou.

Zatížení podle dimenze

Podle dimenze můžeme rozdělit zatížení na zatížení:

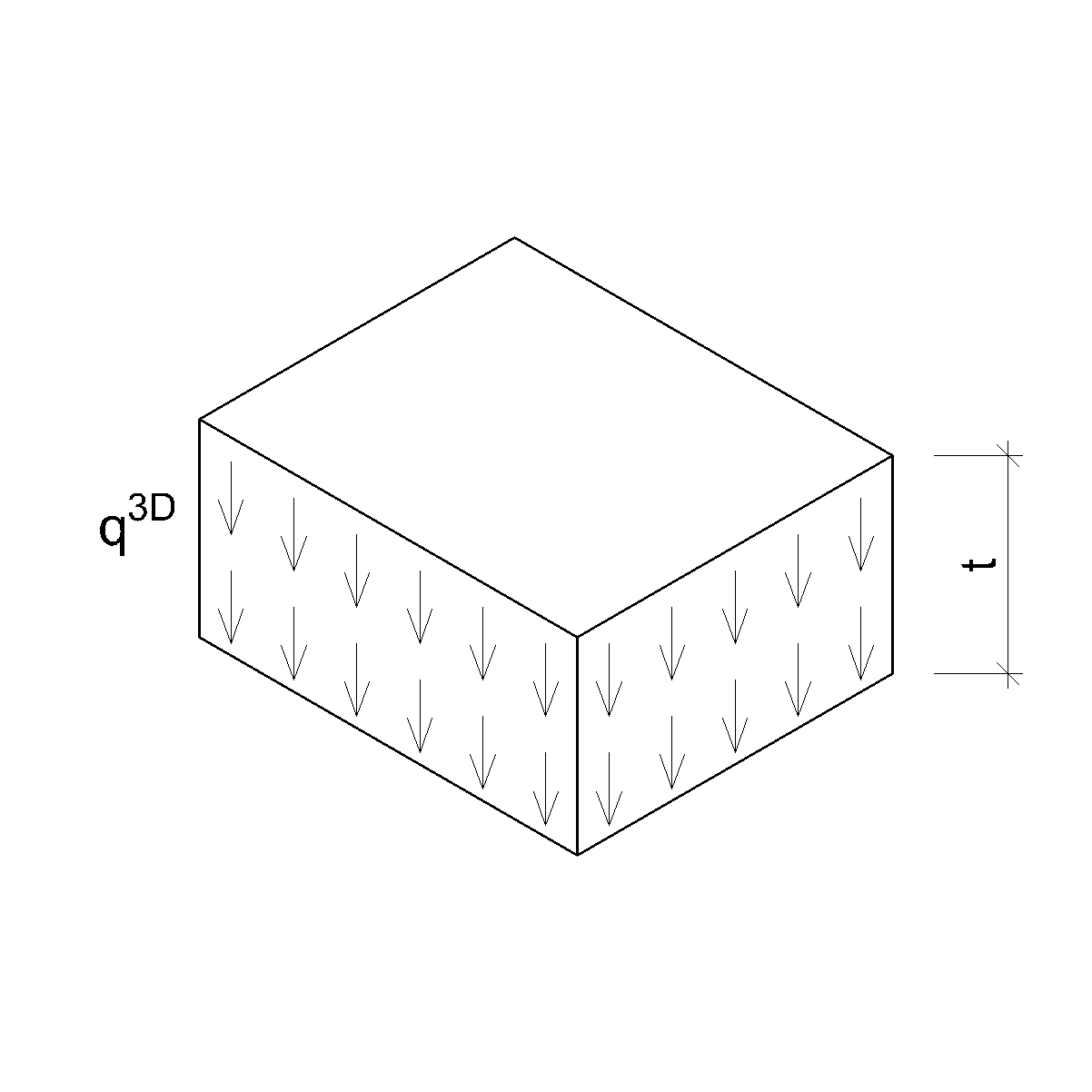

Objemové [kN/m³] –⁠ vlastní tíha materiálu

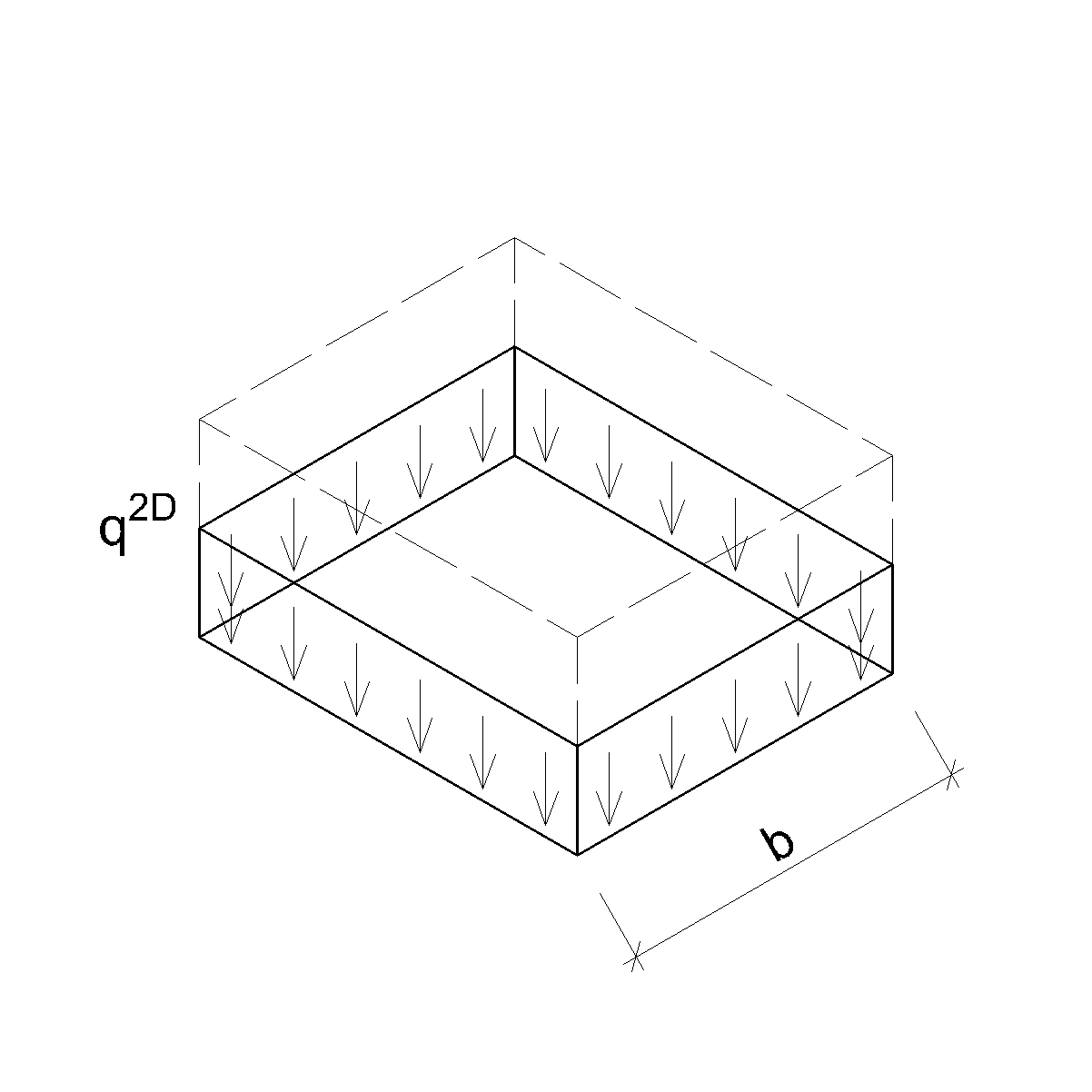

Plošné [kN/m²] – vlastní tíha desky, podlahy, plošná tíha stěny, zatížení stěny od větru apod.

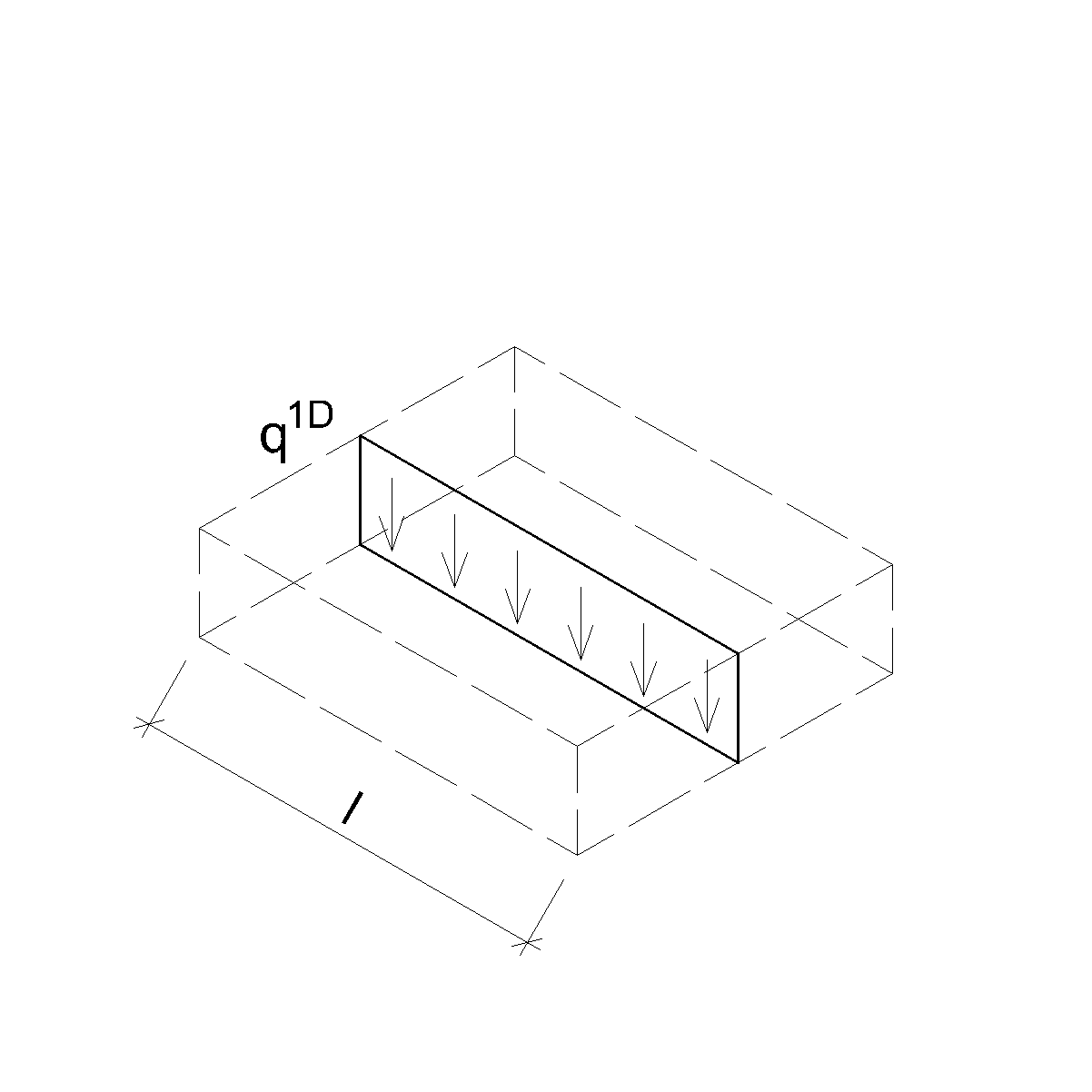

Liniové [kN/m] – Zatížení desky od příčky, zatížení trámu od desky apod.

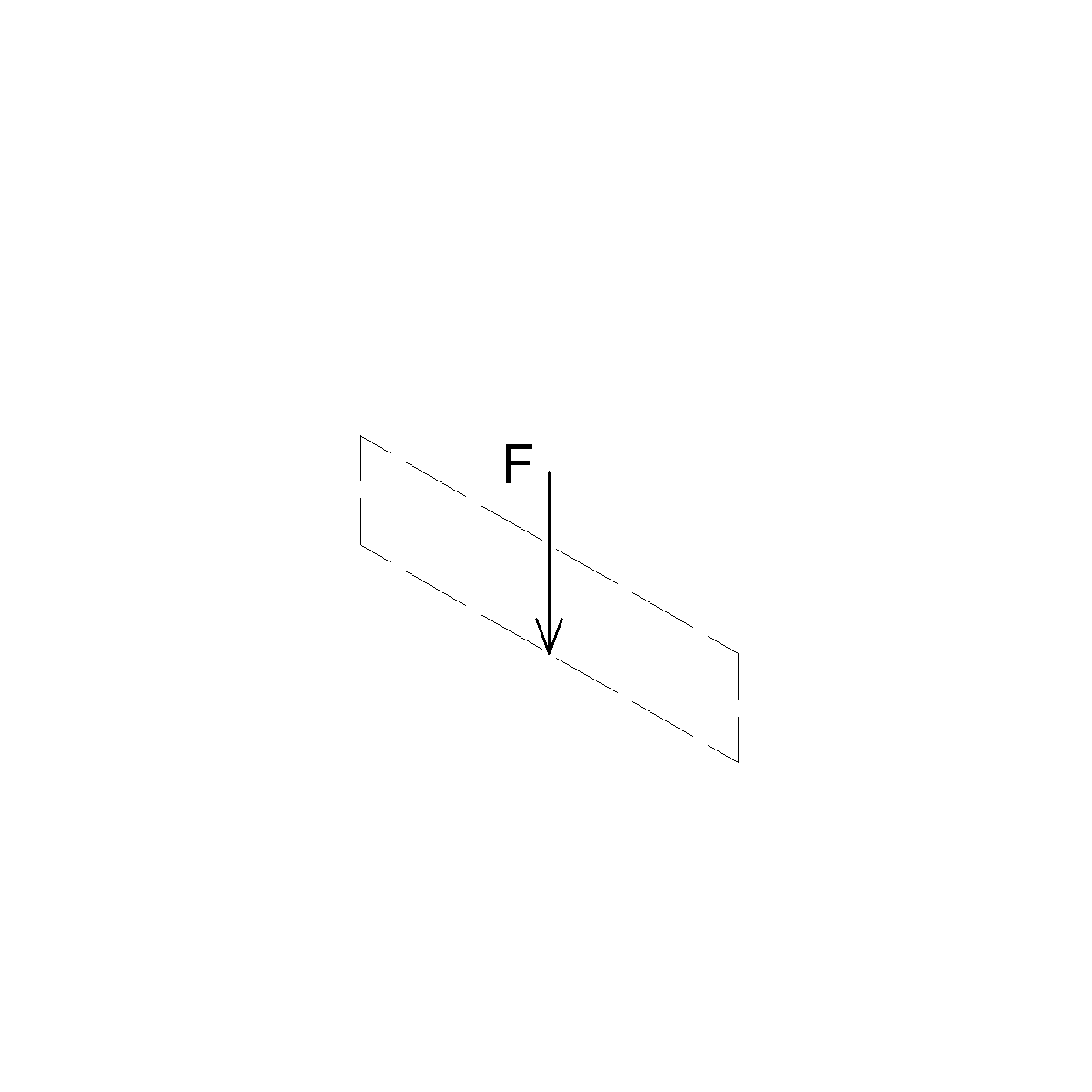

Bodové [kN] – Zatížení sloupu od desky/trámu, vlastní tíha sloupu, zatížení průvlaku od kolmých trámů apod.

Objemové [kN/m³]
