Konstrukční systémy dle materiálu

Konstrukční systémy lze dělit i podle použitého stavebního materiálu, a to na konstrukce dřevěné, keramické, betonové, kovové, kamenné a konstrukce z ostatních materiálů. Jednotlivé stavební materiály lze samozřejmě v rámci jednoho konstrukčního systému kombinovat.

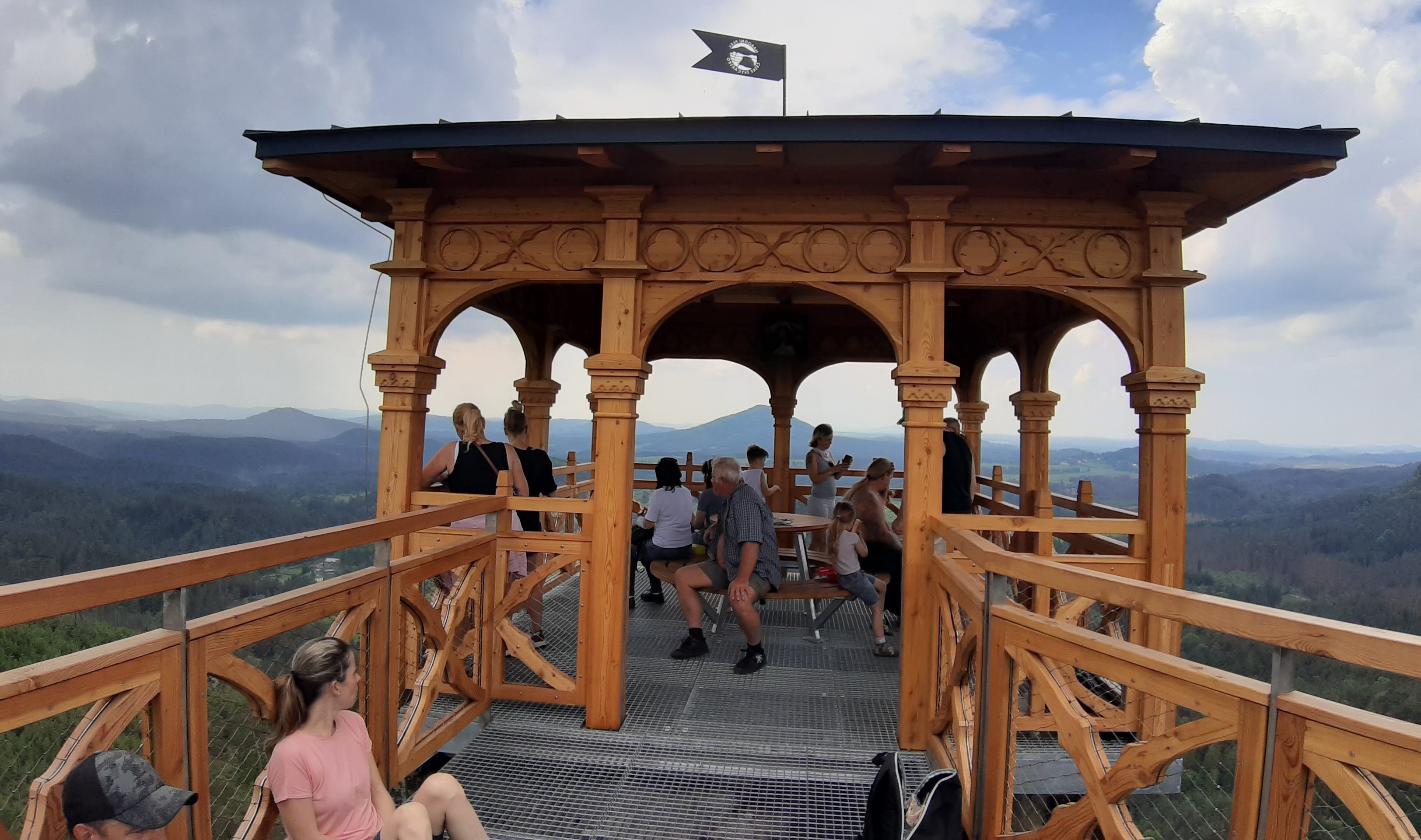

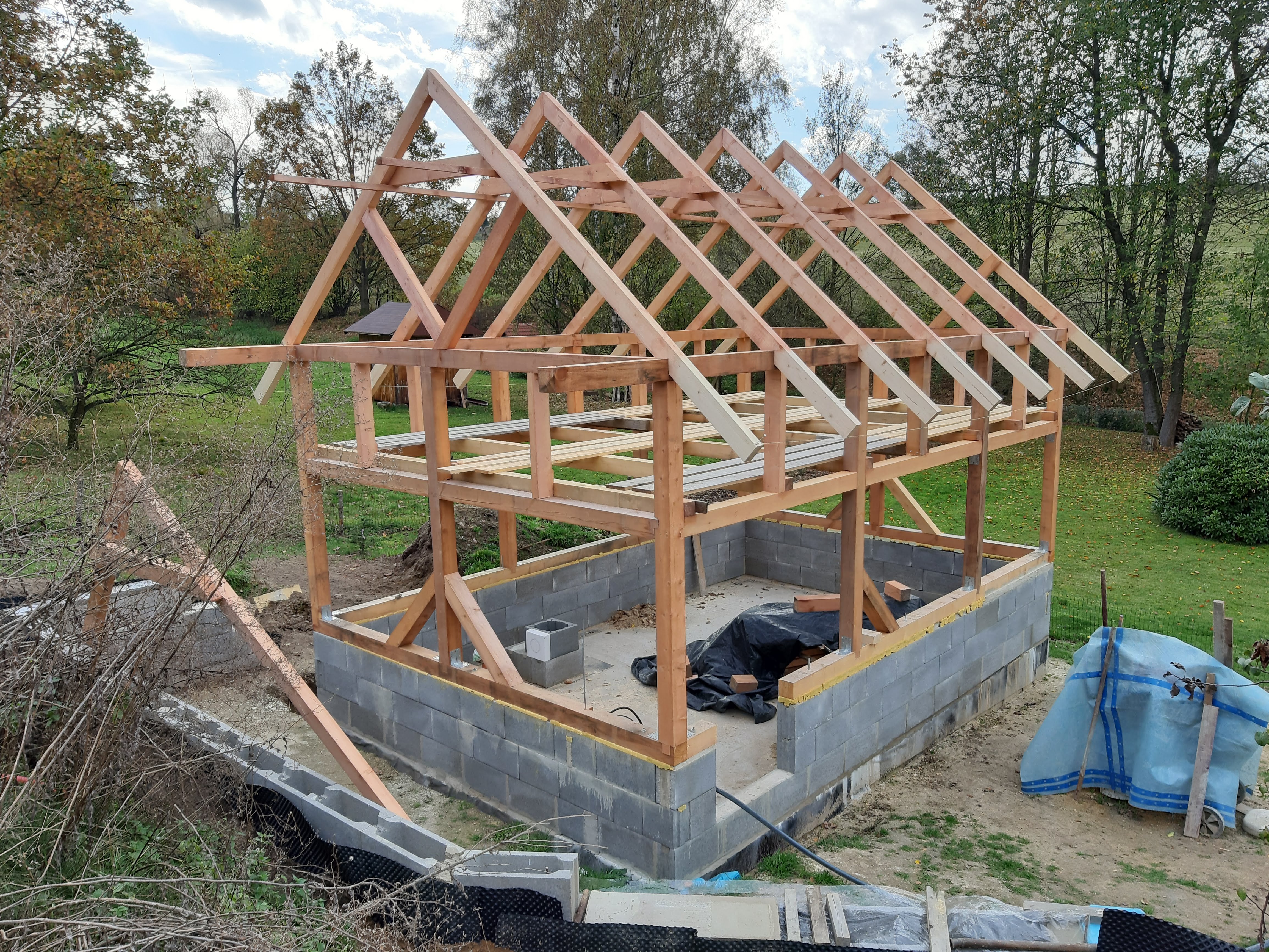

Dřevěná konstrukce
Dřevěná konstrukce

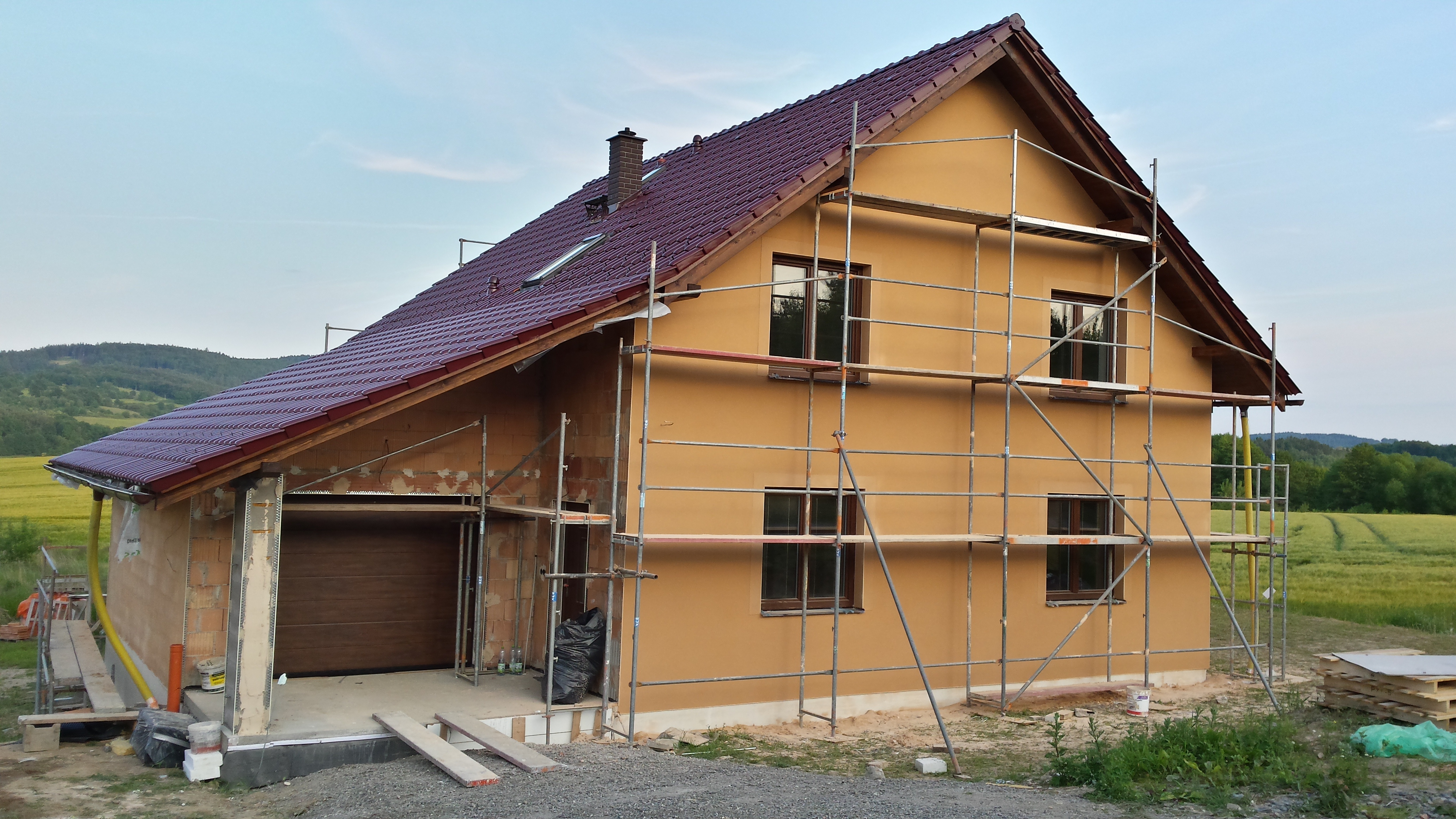

Keramická konstrukce
Keramická konstrukce

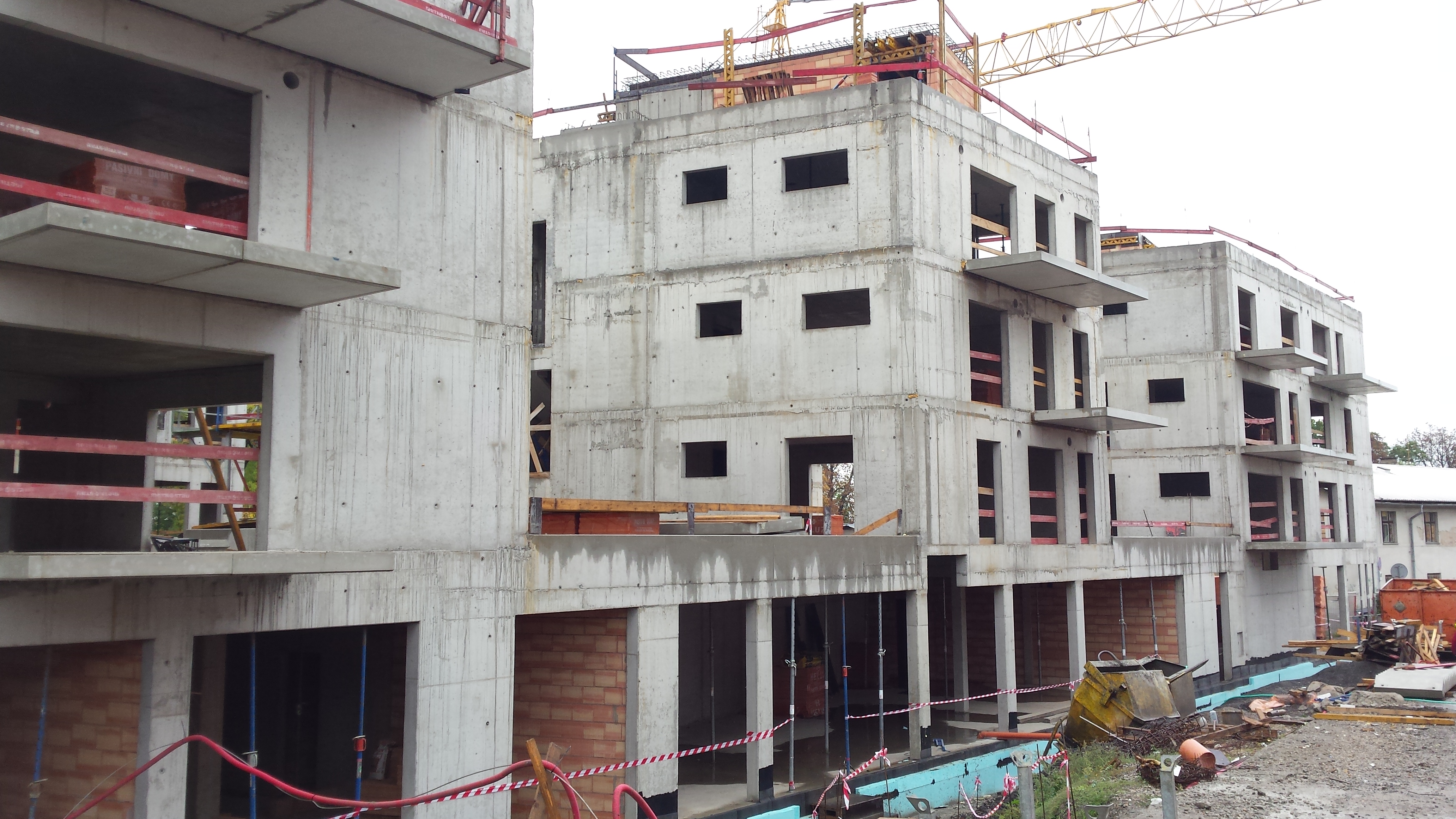

Betonová konstrukce
Betonová konstrukce

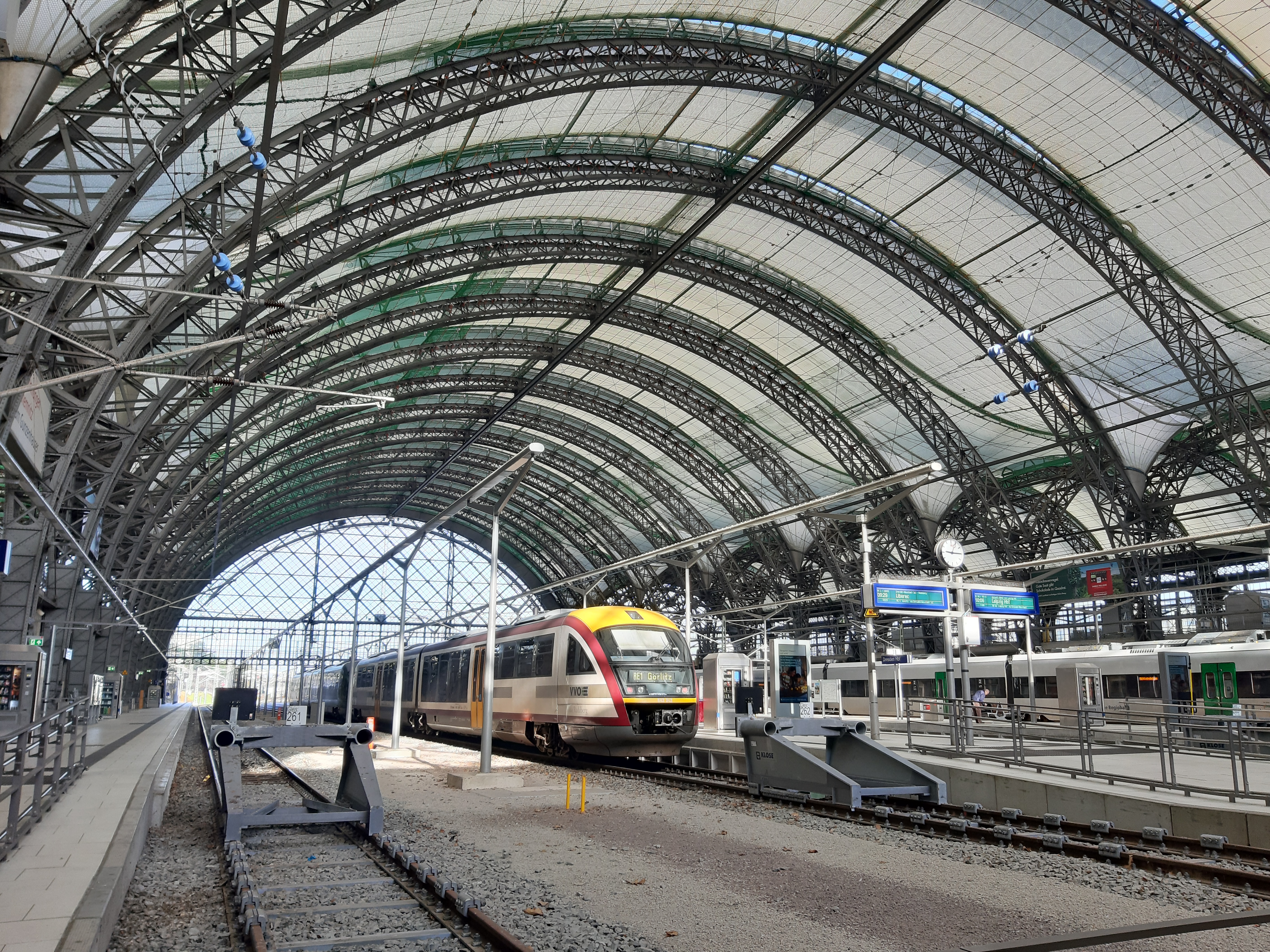

Kovová konstrukce
Kovová konstrukce
Kamenná konstrukce
Kamenná konstrukce
Konstrukce z ostatních materiálů
Konstrukce ze skla

Dřevěné konstrukce

Dřevěné konstrukce lze dělit na konstrukce z:

  • Hraněného řeziva (lišty, latě, hranoly) a deskového řeziva (prkna, fošny)
  • Lepeného dřeva (lepené lamelové dřevo)
  • Aglomerovaného dřeva (překližky, dřevotřísky, OSB desky)
  • Vyztužené dřevěné prvky

Výhody Nevýhody


Malá objemová hmotnost – snadná doprava a manipulace

Dobré statické vlastnosti (vzhledem k hmotnosti)

Dobré tepelněizolační vlastnosti

Přírodní materiál z obnovitelného zdroje

Snadná zpracovatelnost

Recyklovatelnost

Dostupnost

Malý modul pružnosti – velké deformace

Anizotropní materiál – různé vlastnosti v různých směrech

Při nevhodném ošetření náchylné na degradaci (škůdci, plísně)

Nasákavost

Změna objemu vlivem vlhkosti

Hořlavost

Změna barevnosti v čase

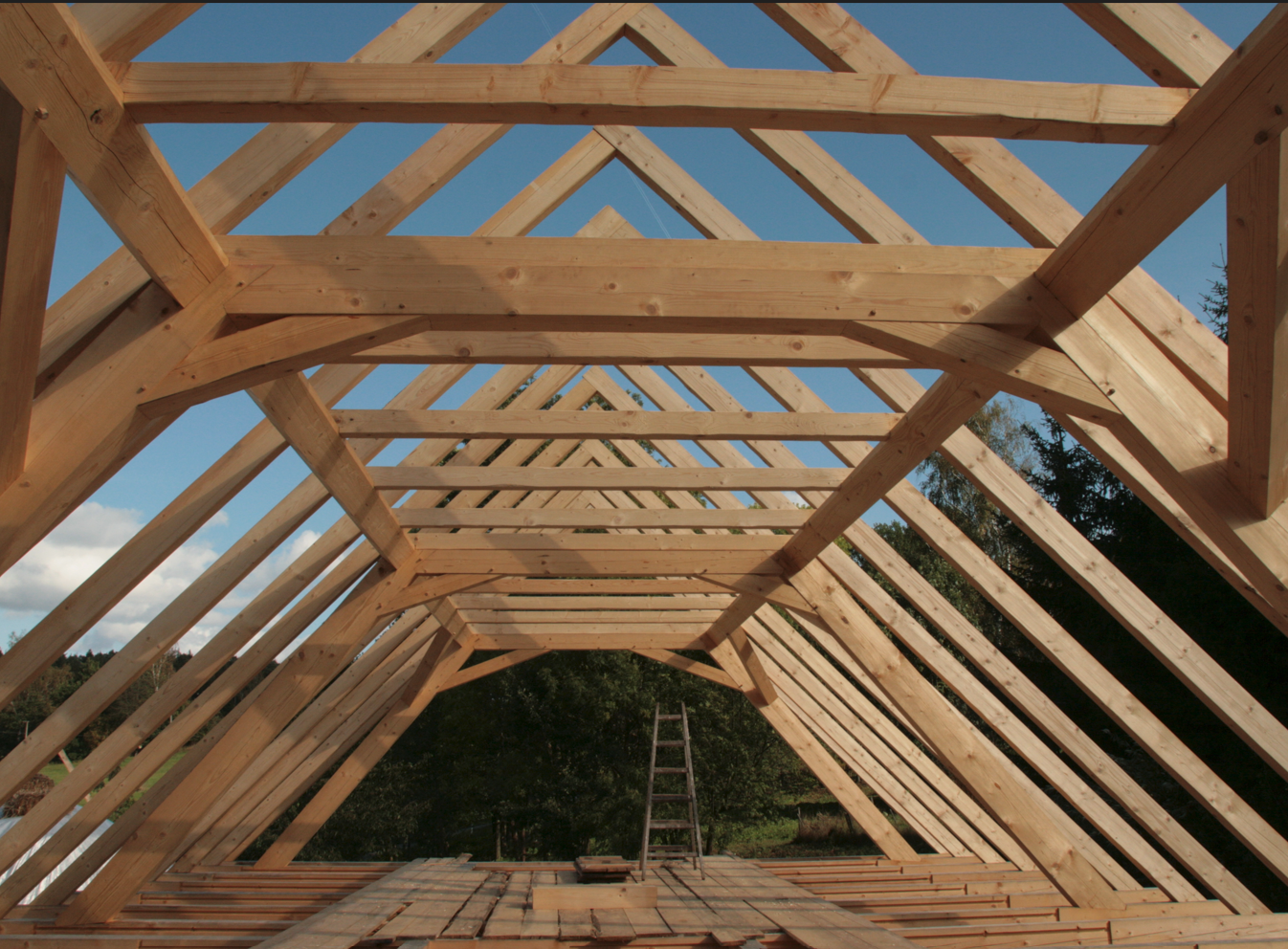

Hraněné a deskové řezivo
Hraněné a deskové řezivo

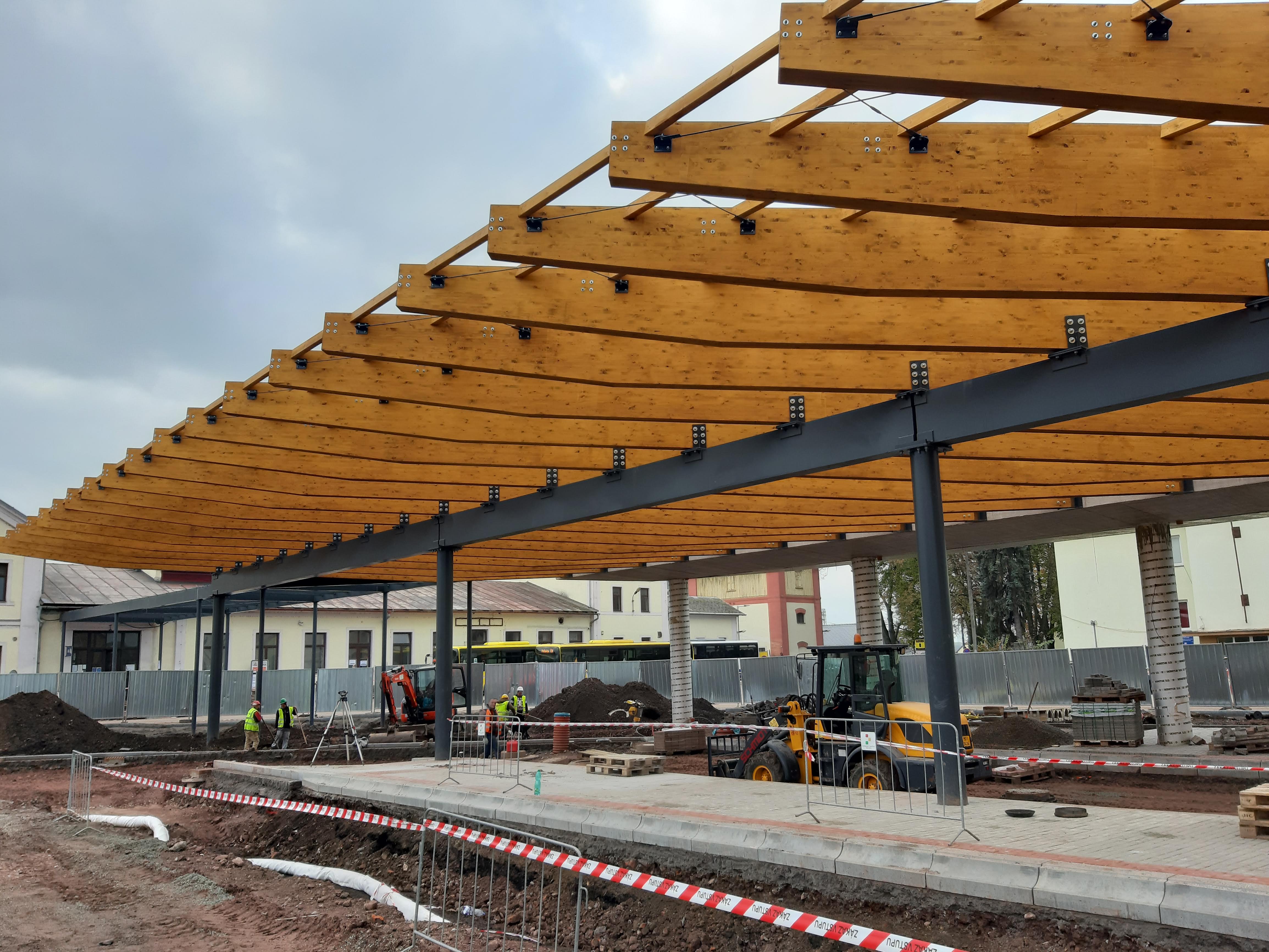

Lepené lamelové dřevo
Lepené lamelové dřevo

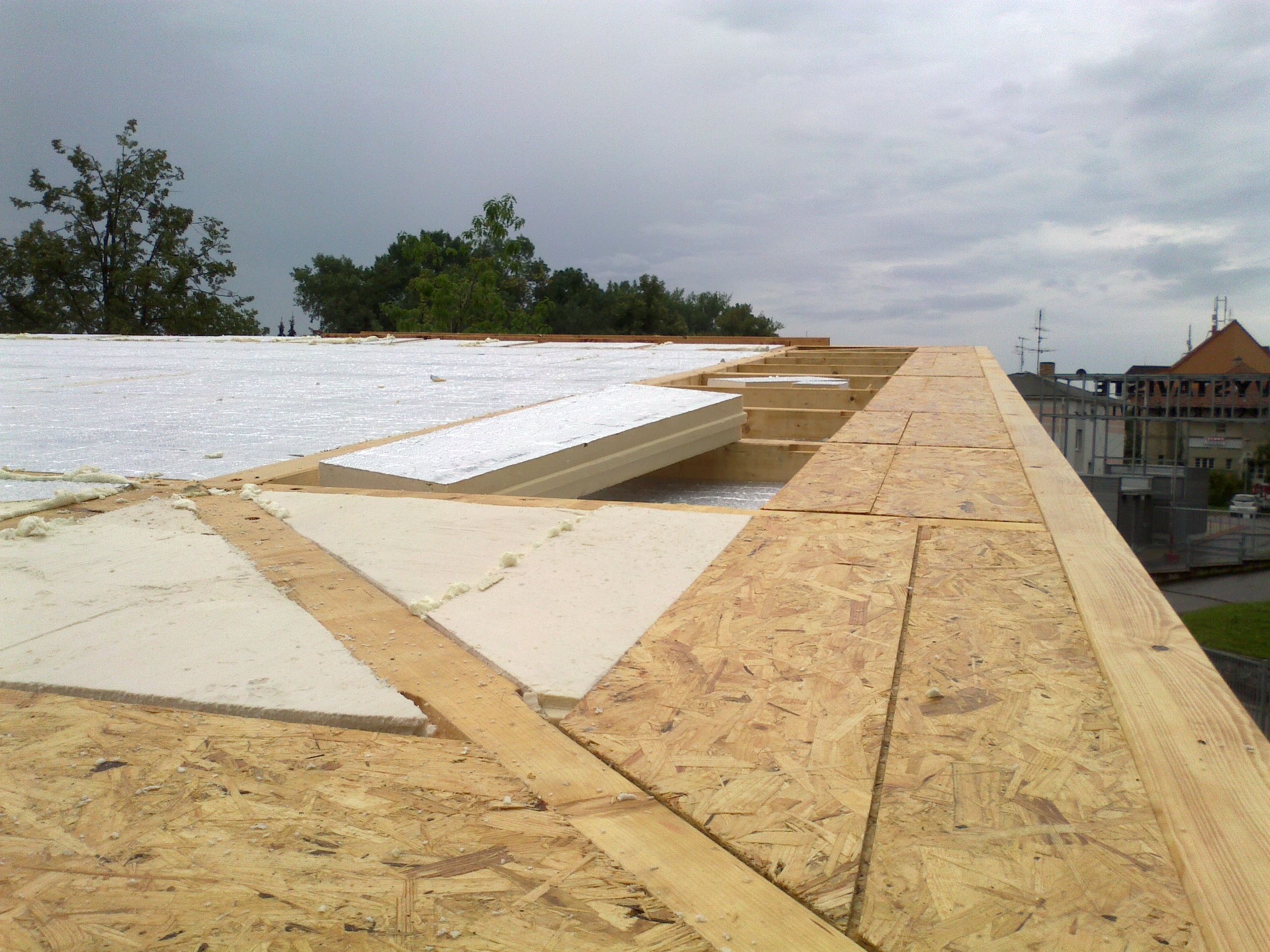

Aglomerované dřevo
Aglomerované dřevo

Masivní konstrukce stěn

Roubené stěny

Roubené stavby se zhotovují technikou roubení, která představuje kladení trámů vodorovně na sebe, které jsou v rozích spojeny různými typy tesařských spojů. Roubení je jednou z nejstarších technologií výstavby dřevěných konstrukcí, které se zachovalo i do dnes. U tradičních roubených stěn bylo těsnění podélných spojů řešeno jílovými vymazávkami, mechovými vycpávkami nebo ovčím rounem. Používali se také filcové vložky, flexibilní pružná pěna či pryžové vložky (butylové pásky).


Výhody Nevýhody


Krátká doba realizace

Suchá montáž

Okamžitá únosnost

Přírodní materiál z obnovitelného zdroje

Specifický vzhled

Velká pracnost

Nerovnoměrné sesychání (exteriér x interiér)

Velké deformace dřeva vlivem sesychání a změn vzdušné vlhkosti

Horší tepelněizolační vlastnosti u jednovrstvé stěny





Dnes se zhotovují novodobé roubené konstrukce – Novodobá sendvičová konstrukce.

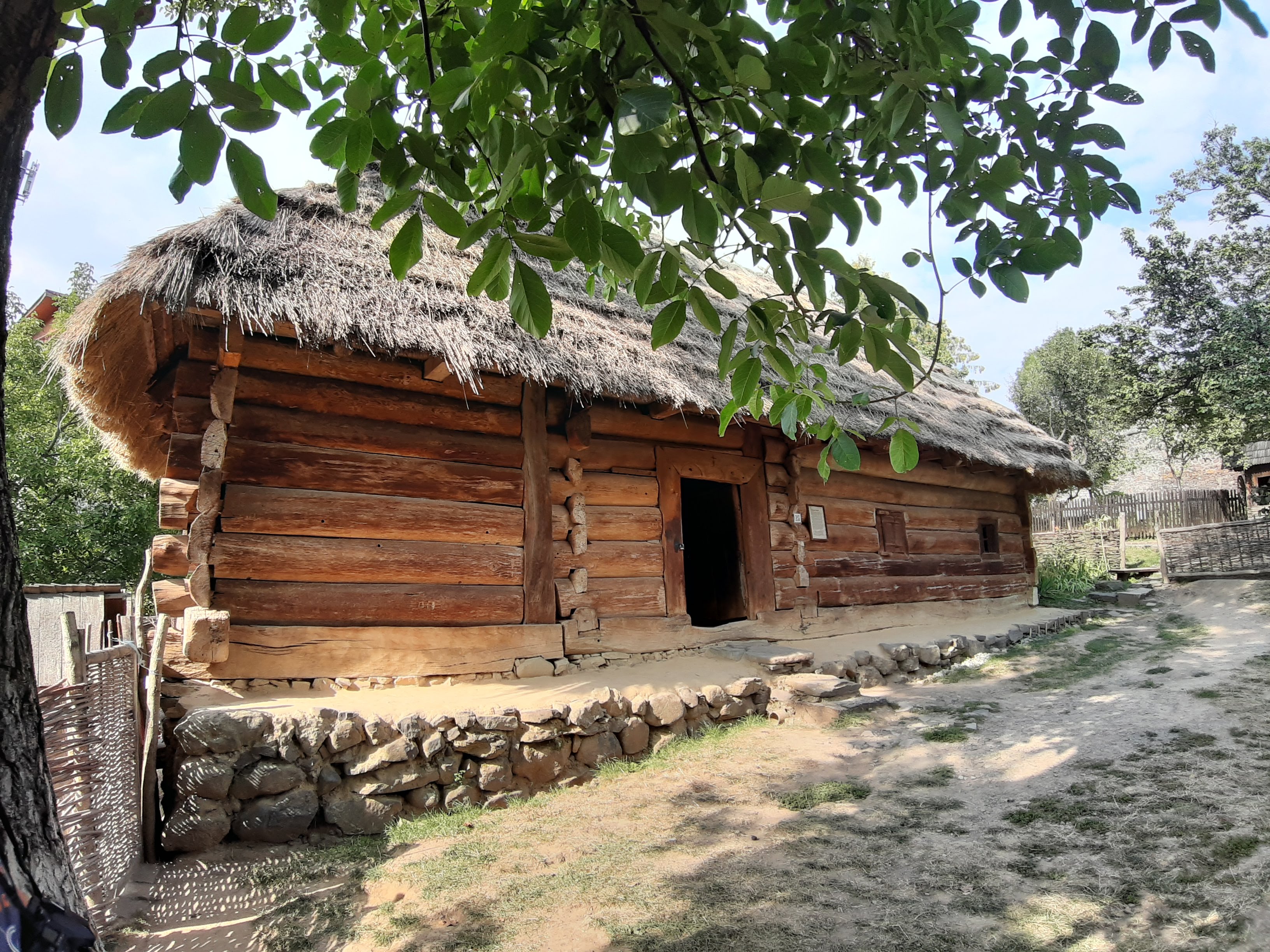

Tradiční roubená stavba
Tradiční roubená konstrukce

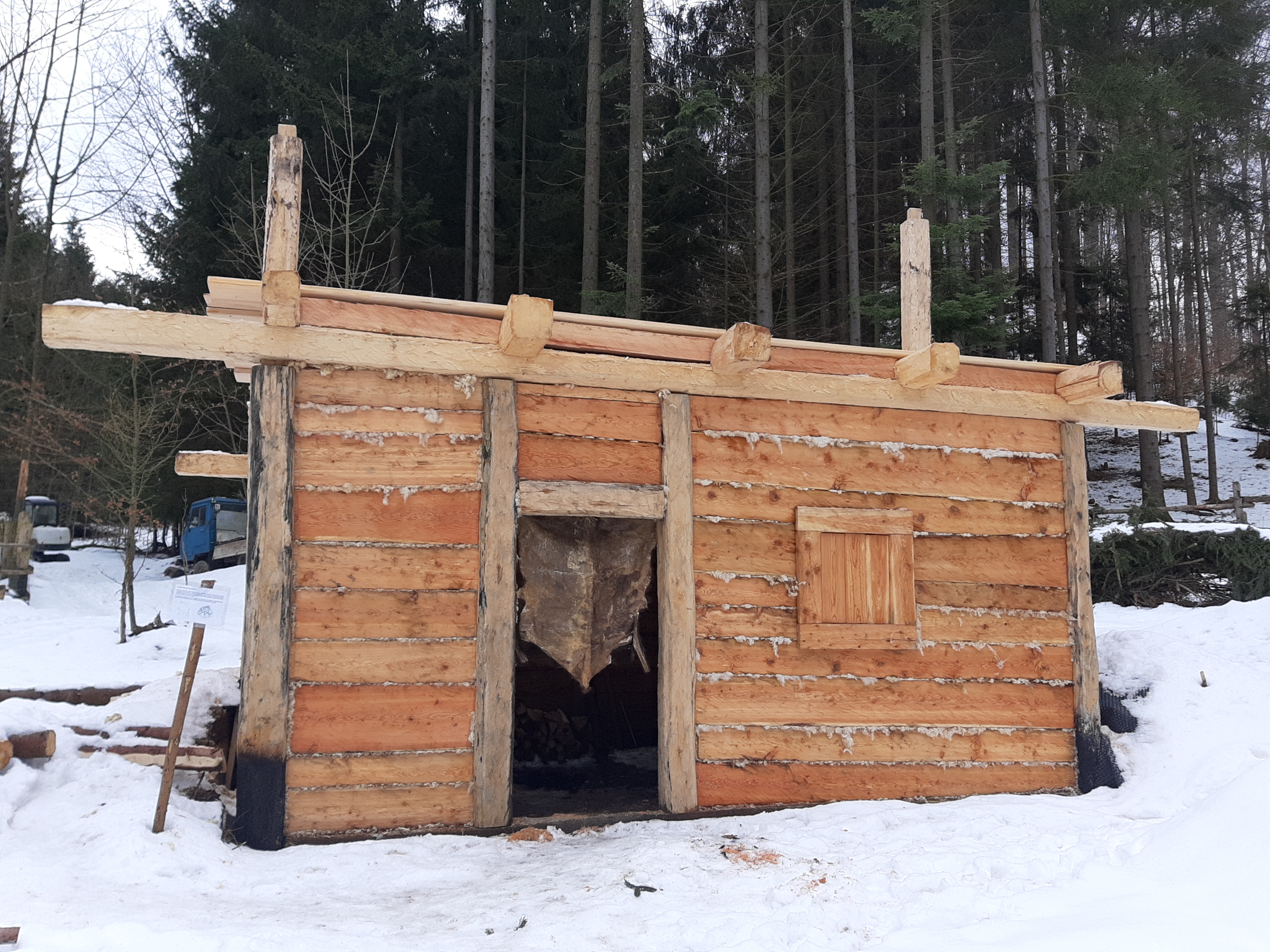

Tradiční roubená stavba – těsnění ovčím rounem
Tradiční roubená konstrukce – těsnění ovčím rounem

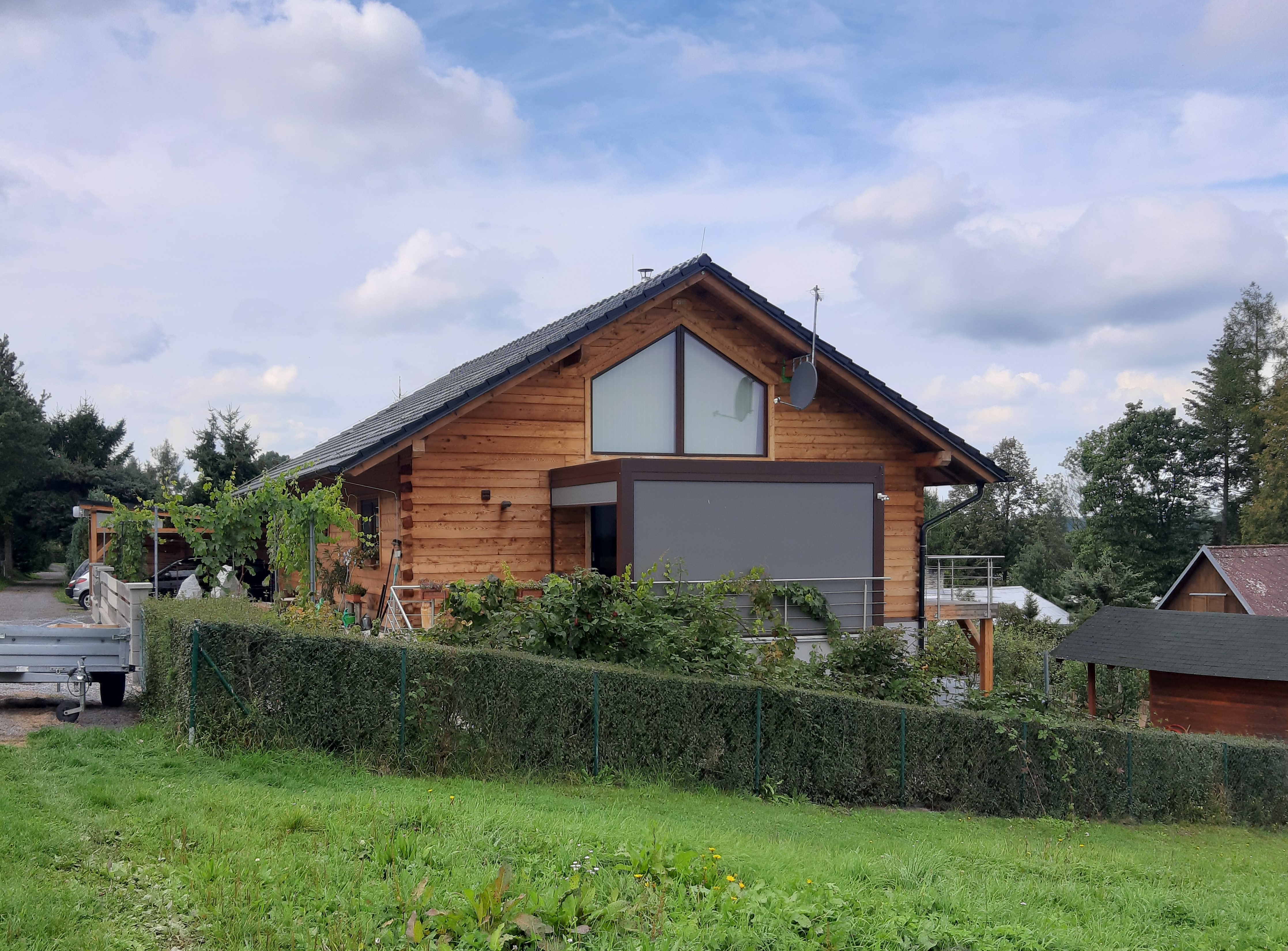

Novodobá roubená konstrukce
Novodobá roubená konstrukce

Masivní sendvičové stěny

Příkladem masivní sendvičové stěny můžou být prefabrikované stěnové systémy z lepeného dřeva


Výhody Nevýhody


Krátká doba realizace

Suchá montáž

Okamžitá únosnost

Přírodní materiál z obnovitelného zdroje

Pečlivé řešení detailů s ohledem na neprůzvučnost a šíření vlhkosti konstrukcí





Sloupkové konstrukce stěn

Dřevěné sloupy sloupkových konstrukcí stěn jsou zhotoveny jako

  • celistvé z hraněného řeziva
  • složené (lepené, sbíjené, lepené lamelové)
  • členěné

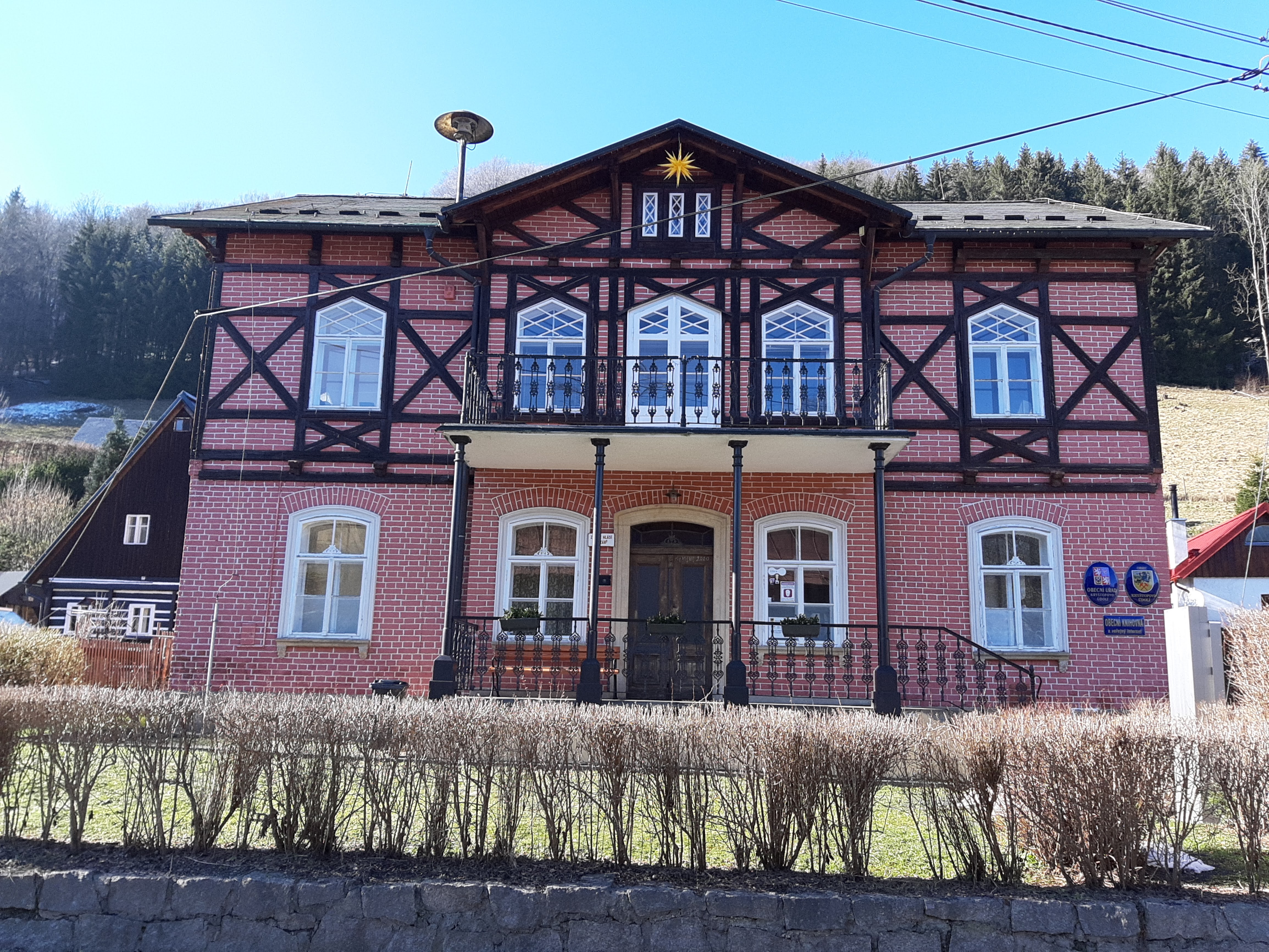

Hrázděná konstrukce

Jedná se o dřevěný sloupkový skelet s výplní zpravidla z cihel.

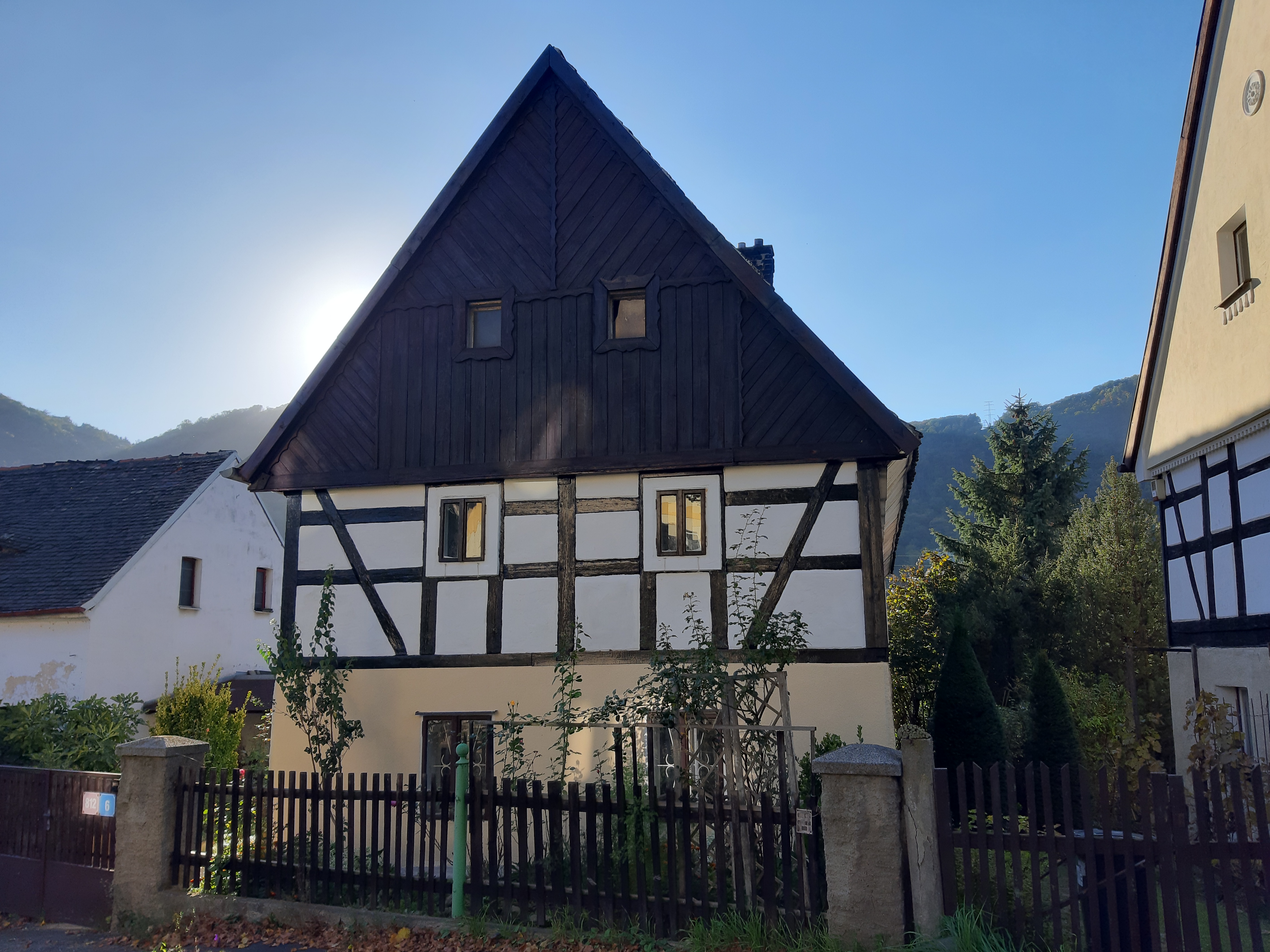

Hrázděná konstrukce_01
Hrázděná konstrukce_02

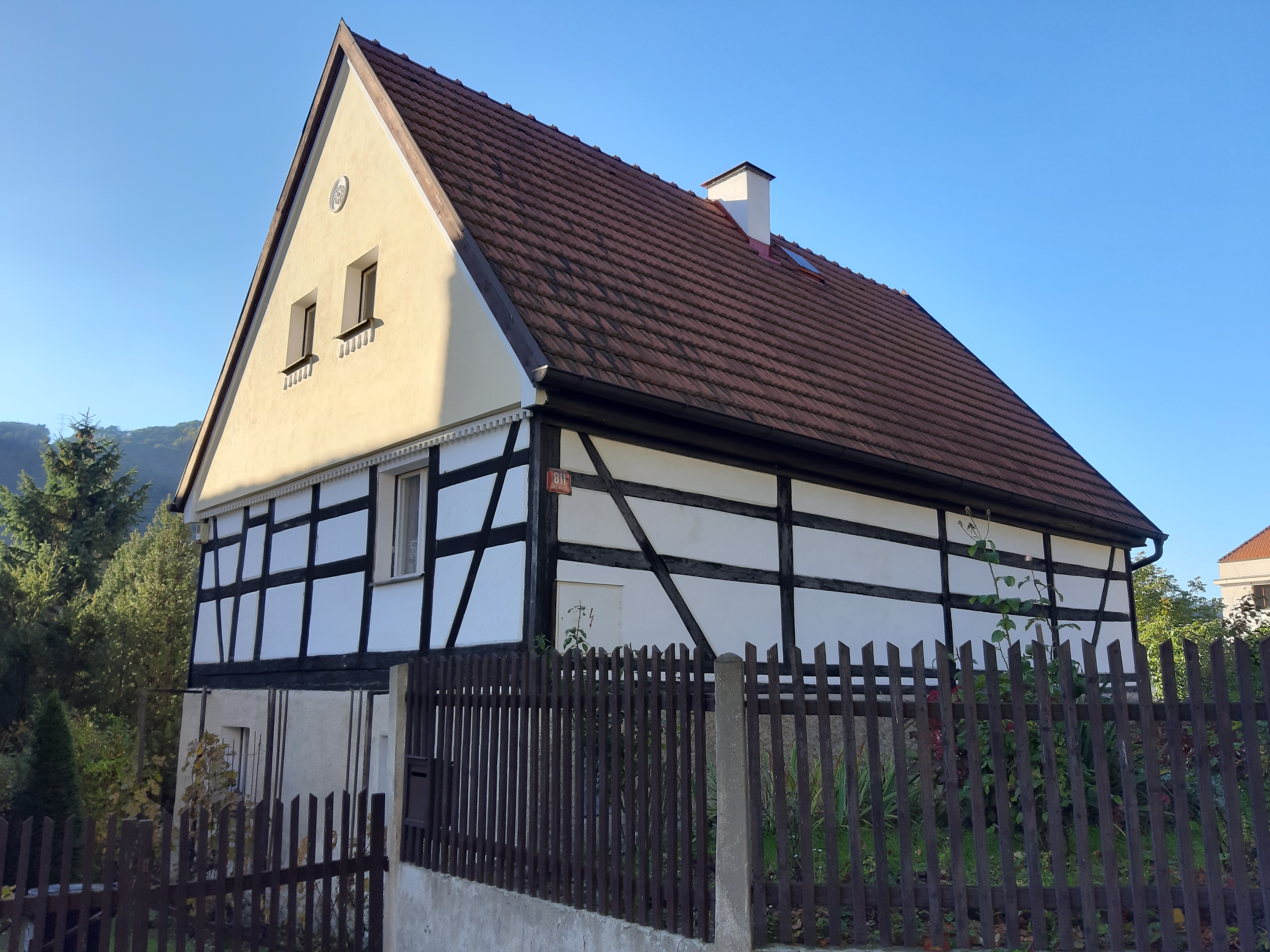

Hrázděná konstrukce_03

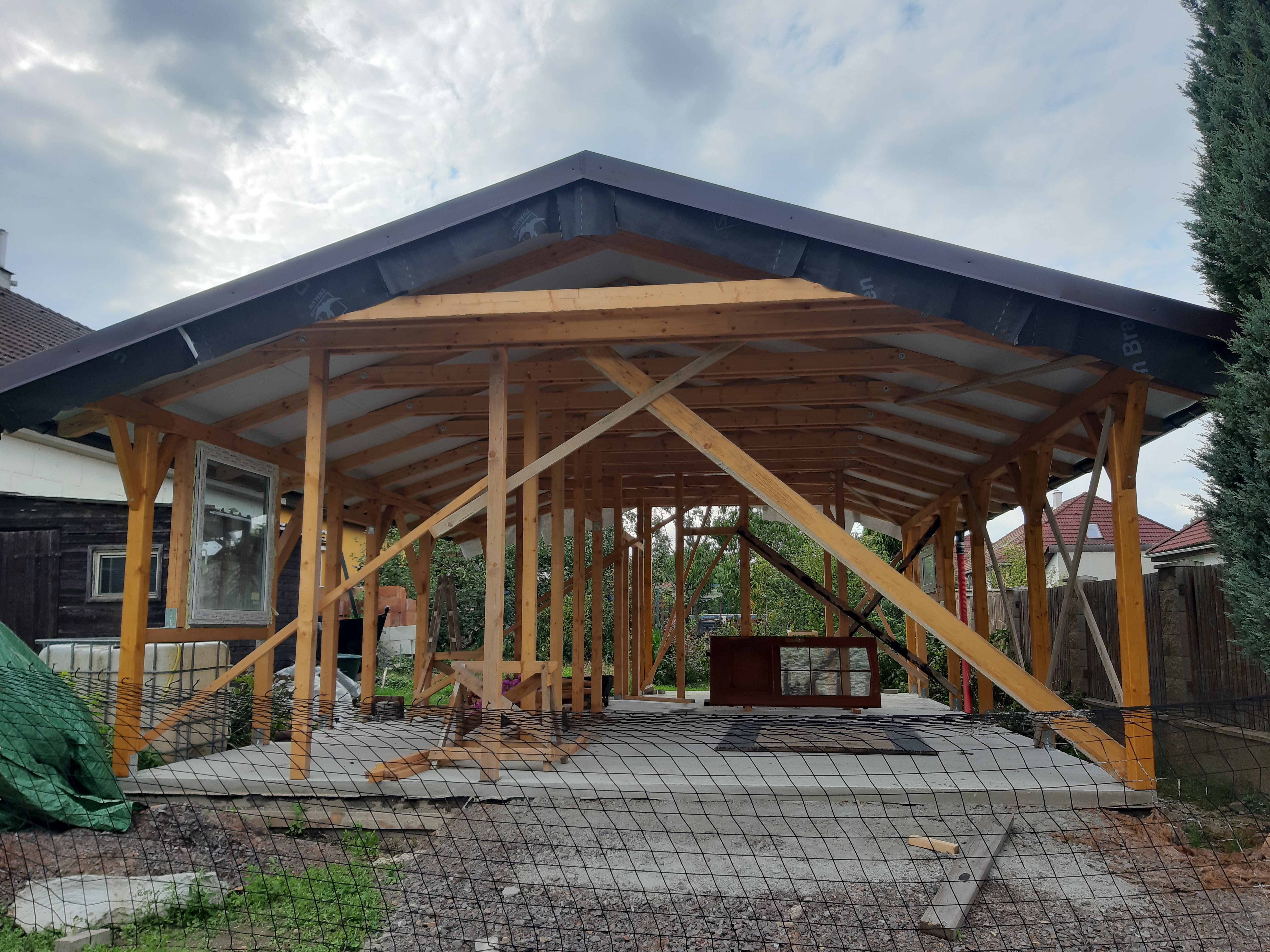

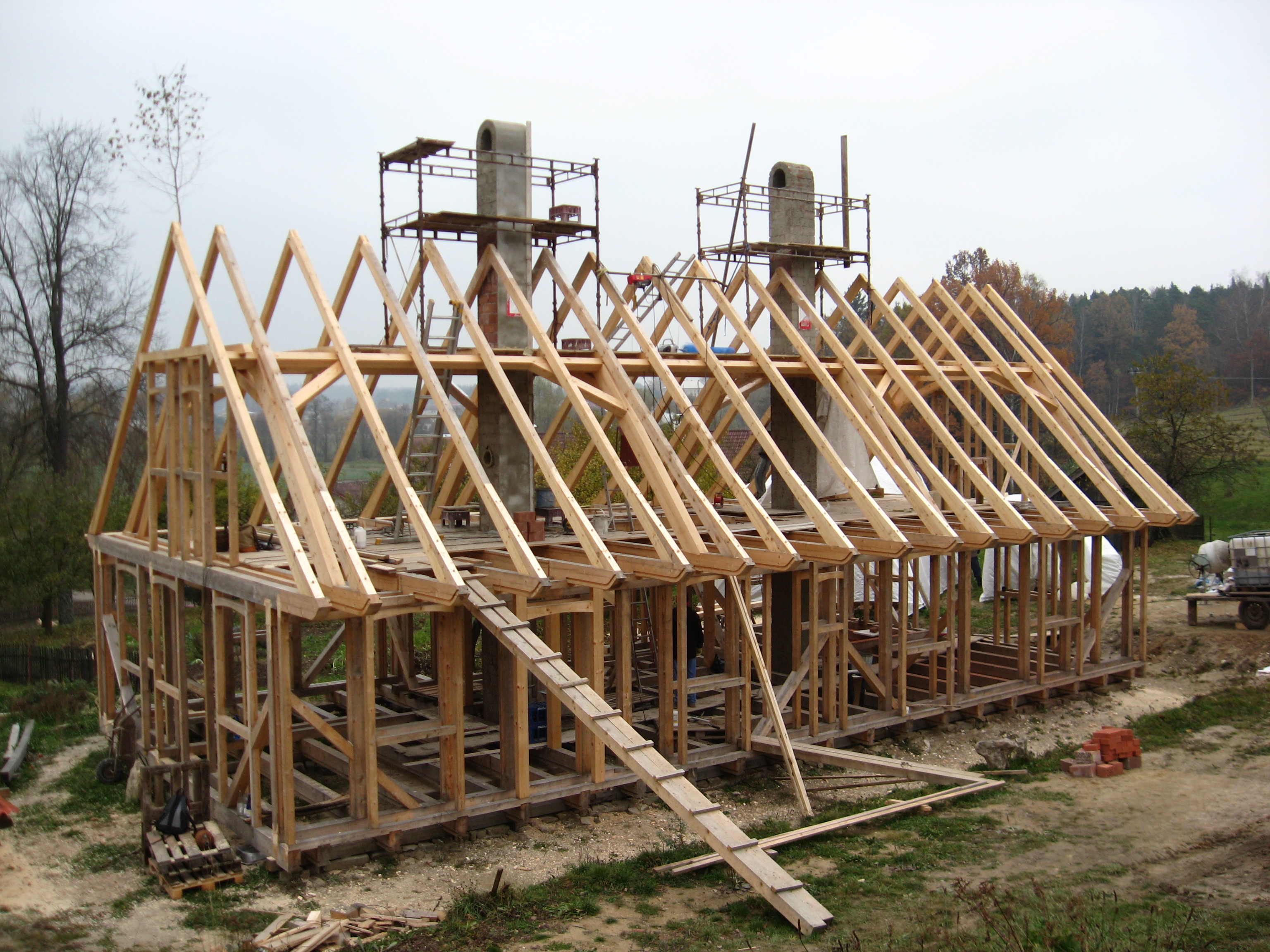

Masivní skelet

Masivní skelet je tvořen nosnou konstrukcí z masivních sloupů a průvlaků nebo složených průřezů. Nejčastěji se pro konstrukci masivního skeletu využívá lepené lamelové dřevo nebo vrstvené dýhové dřevo. U této skeletové konstrukce je nutné dbát na správné vyztužení proti působení vodorovných sil – vhodná stropní konstrukce, stěnová nebo příhradová ztužidla.


Výhody Nevýhody


Suchá montáž

Přírodní materiál z obnovitelného zdroje

Pečlivé řešení detailů s ohledem na neprůzvučnost a šíření vlhkosti konstrukcí

Náročnější spoje prvků

Nižší tepelná akumulace stavby



Lehký skelet

Především jde o systém 2x4, neboli o opláštěnou kostrovou konstrukci. Plášť je tvořen nejčastěji z překližky, OSB desek, sádrokartonu či cementotřískových desek. Prostor mezi vnitřním a vnějším pláštěm bývá vyplněn tepelnou izolací.


Výhody Nevýhody


Suchá montáž

Rychlá montáž

Přírodní materiál z obnovitelného zdroje

Možnost prefabrikace celých stěn

Pečlivé řešení detailů s ohledem na neprůzvučnost a šíření vlhkosti konstrukcí

Malá tepelná akumulace stavby


Dřevěný skelet
Dřevěný skelet_01
Dřevěný skelet
Dřevěný skelet_02
Dřevěný skelet
Dřevěný skelet_03

Keramické konstrukce

Keramické konstrukce známe v následujících podobách:

  • z cihel
  • z cihelných bloků
  • cihelné konstrukce vyztužené a předpjaté
  • konstrukce z nepálené hlíny

Výhody Nevýhody


Dobrá pevnost v tlaku

Malá teplotní roztažnost

Dobré tepelnětechnické vlastnosti

Menší objemová hmotnost než u kamene a betonu – snadnější manipulace

Nehořlavost

Dobrá recyklovatelnost

Minimální pevnost v tahu

Energeticky náročná výroba – výpal

Křehkost

Nevhodné pro dynamické zatížení (seizmické oblasti)

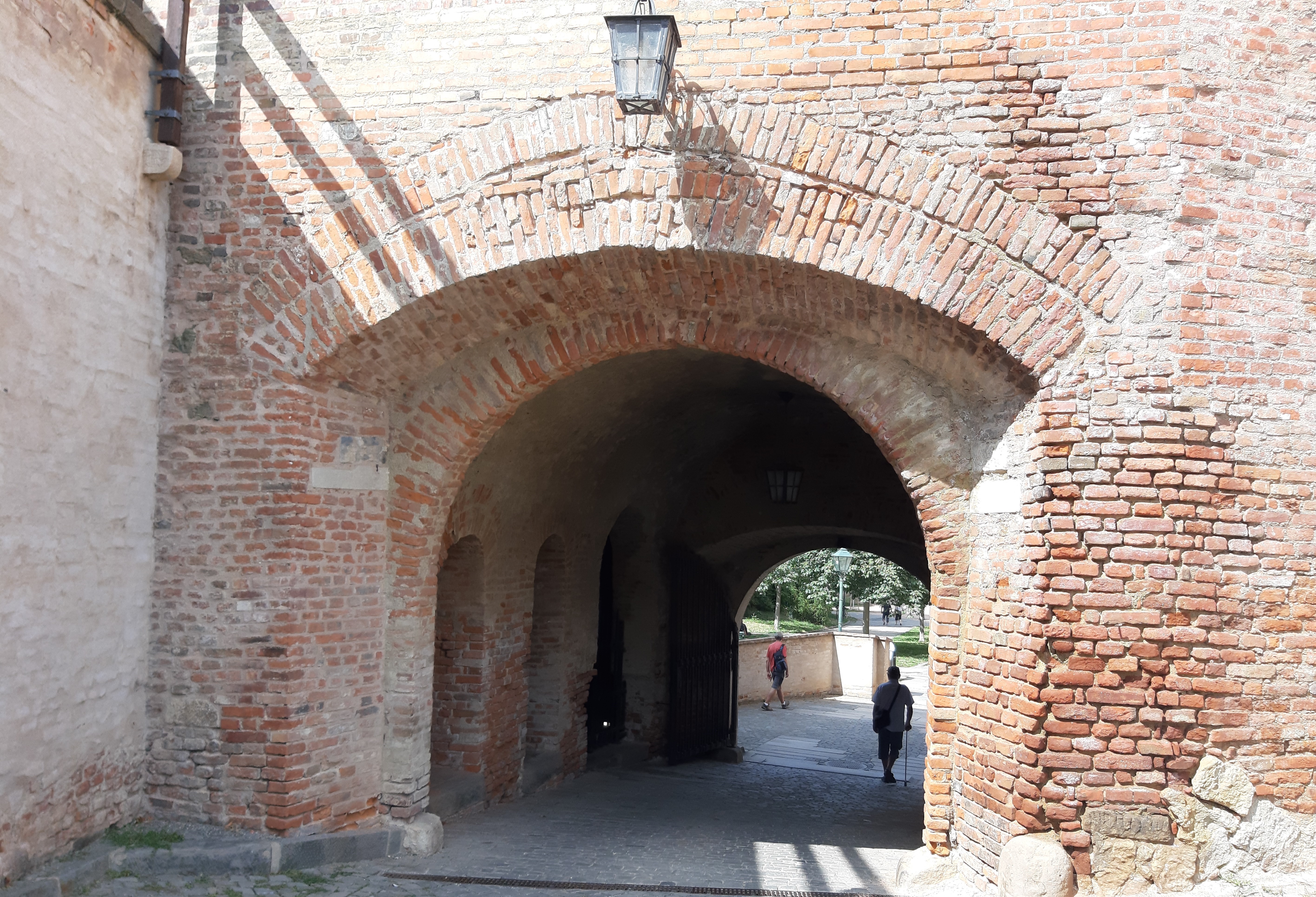

Konstrukce z tradičních cihel
Konstrukce z tradičních cihel

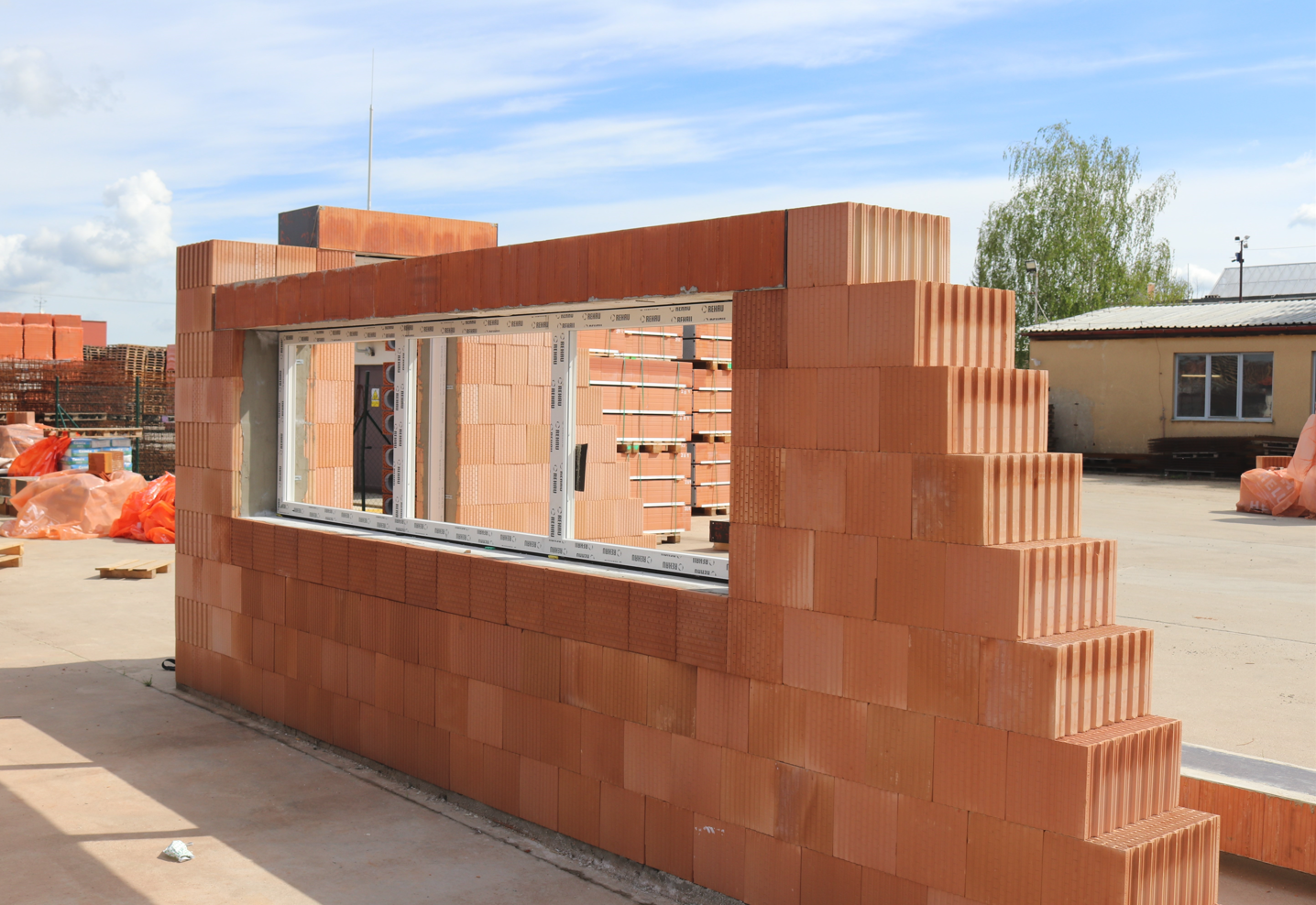

Konstrukce z cihelných bloků
Konstrukce z cihelných bloků

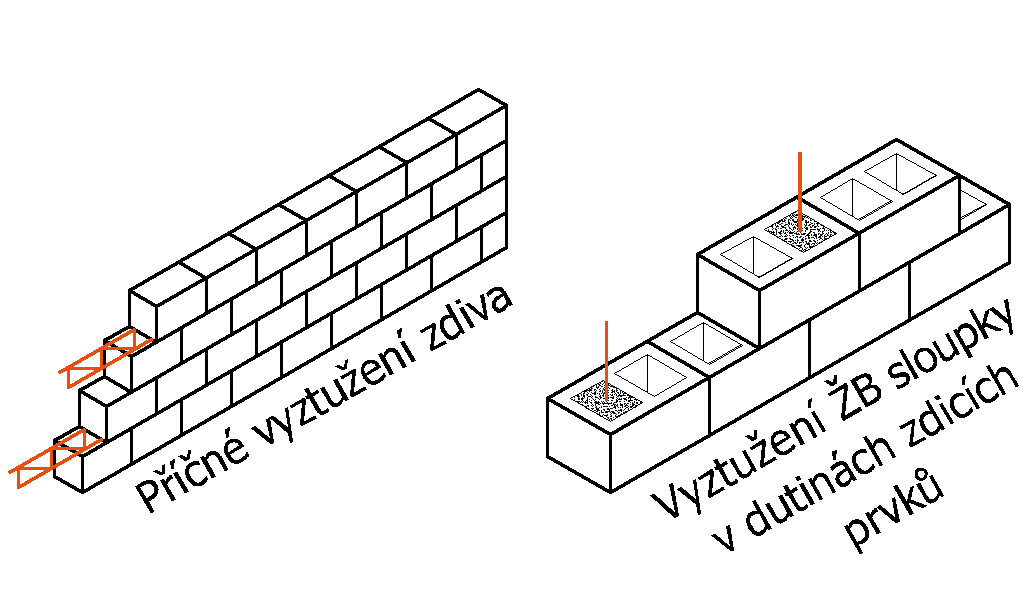

Vyztužená cihelná konstrukce
Vyztužená cihelná konstrukce

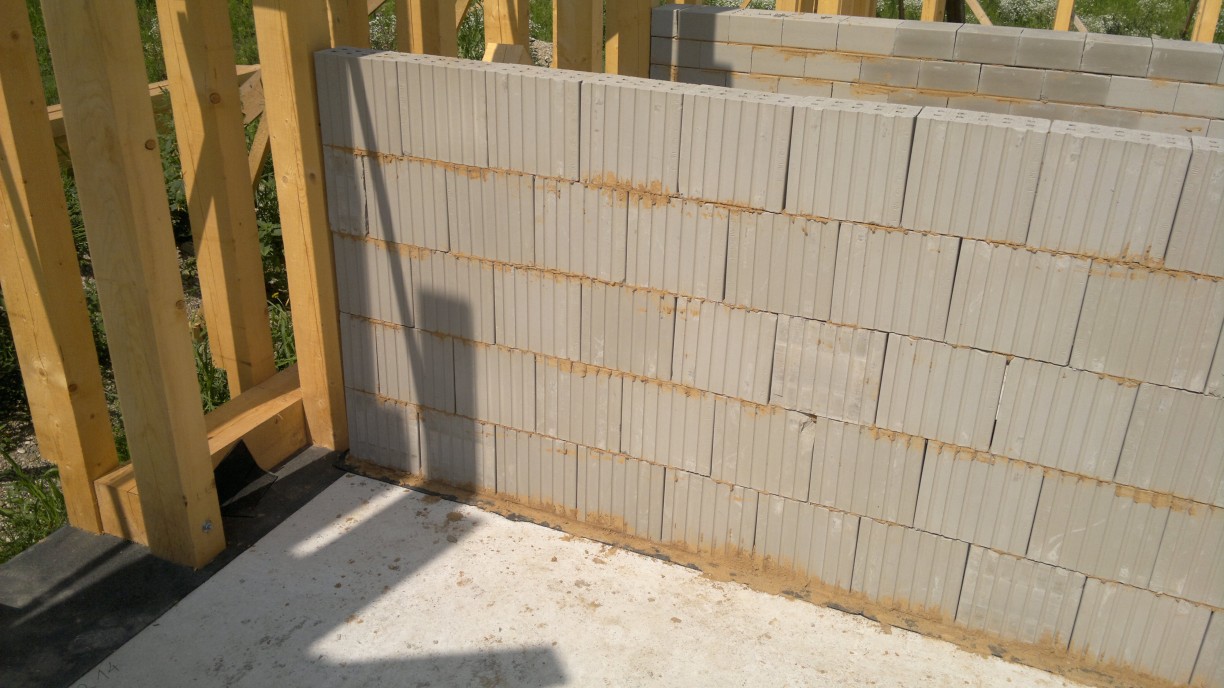

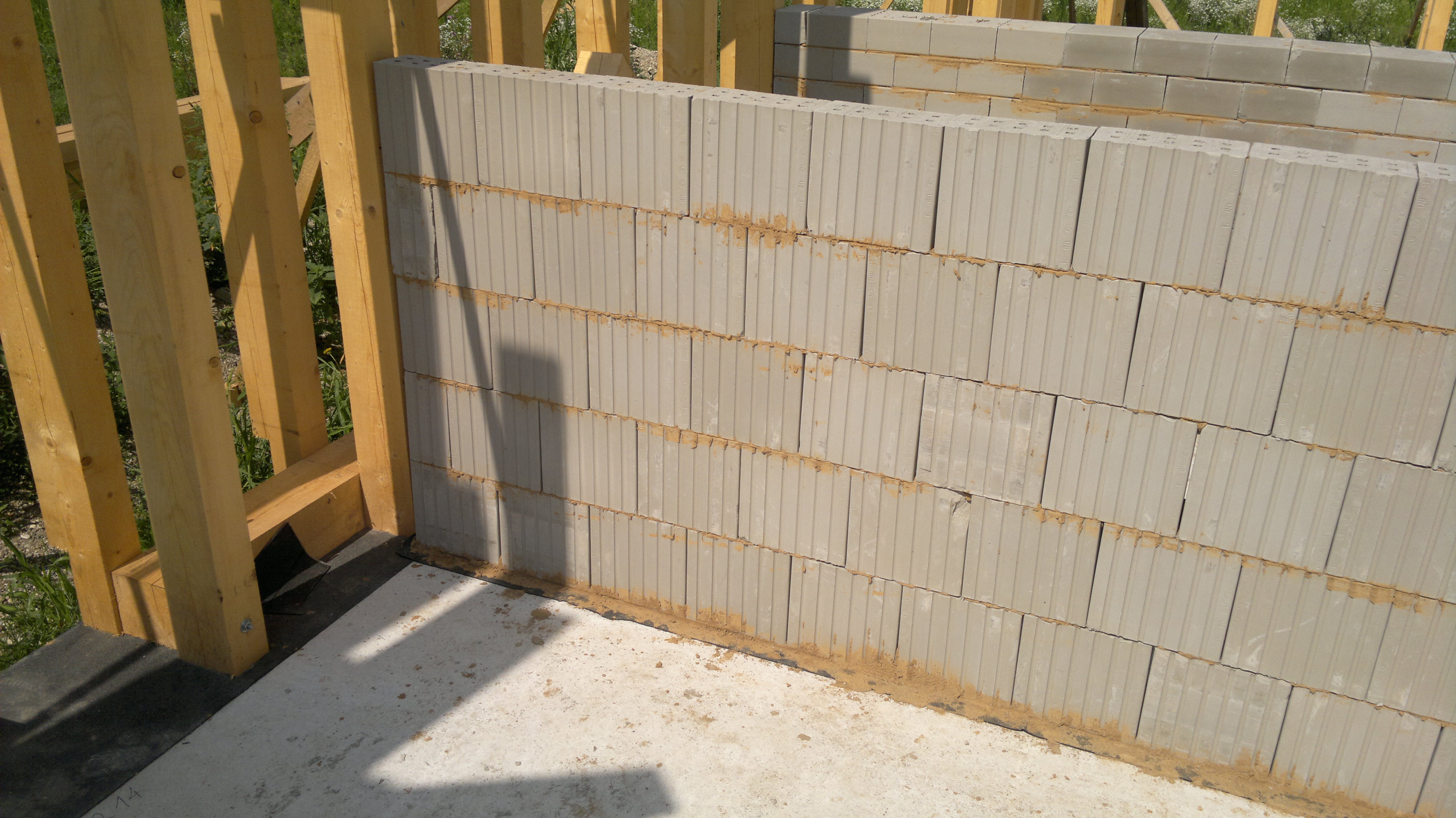

Konstrukce z nepálené hlíny
Konstrukce z nepálené hlíny




Betonové konstrukce

Betonové konstrukce známe v následujících podobách:

  • konstrukce z prostého betonu
  • konstrukce železobetonové
  • konstrukce předpjaté
  • konstrukce z lehčeného betonu
  • konstrukce z UHPC (vysokopevnostní beton)
  • konstrukce z drátkobetonu a vláknobetonu
  • konstrukce z betonových tvárnic
  • konstrukce ze speciálních betonů (vodostavební, samozhutnitelný)

Výhody Nevýhody


Vysoká pevnost v tlaku

U ŽB konstrukcí přenos ohybového namáhání (i tahu)

Stejná teplotní roztažnost jako ocel (vyztužování – ŽB konstrukce)

Životnost a trvanlivost

Nehořlavost

Možnost 3D tisku

Minimální tepelný odpor

Velká hmotnost – vyšší náklady na dopravu

Reologické změny (smršťování a dotvarování)

Degradace povrchových vrstev betonu

Nákladná recyklace

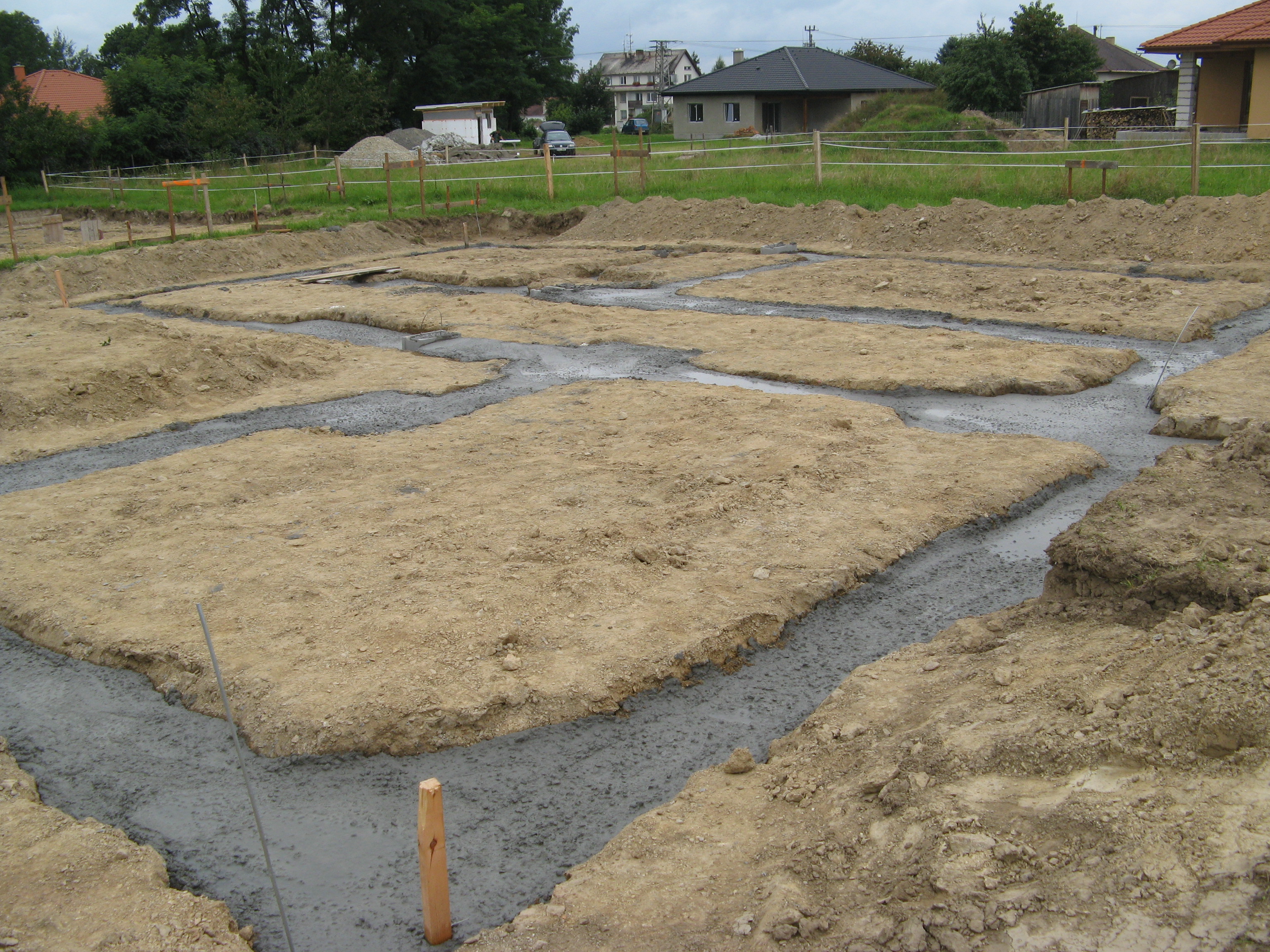

Konstrukce z prostého betonu
Konstrukce z prostého betonu

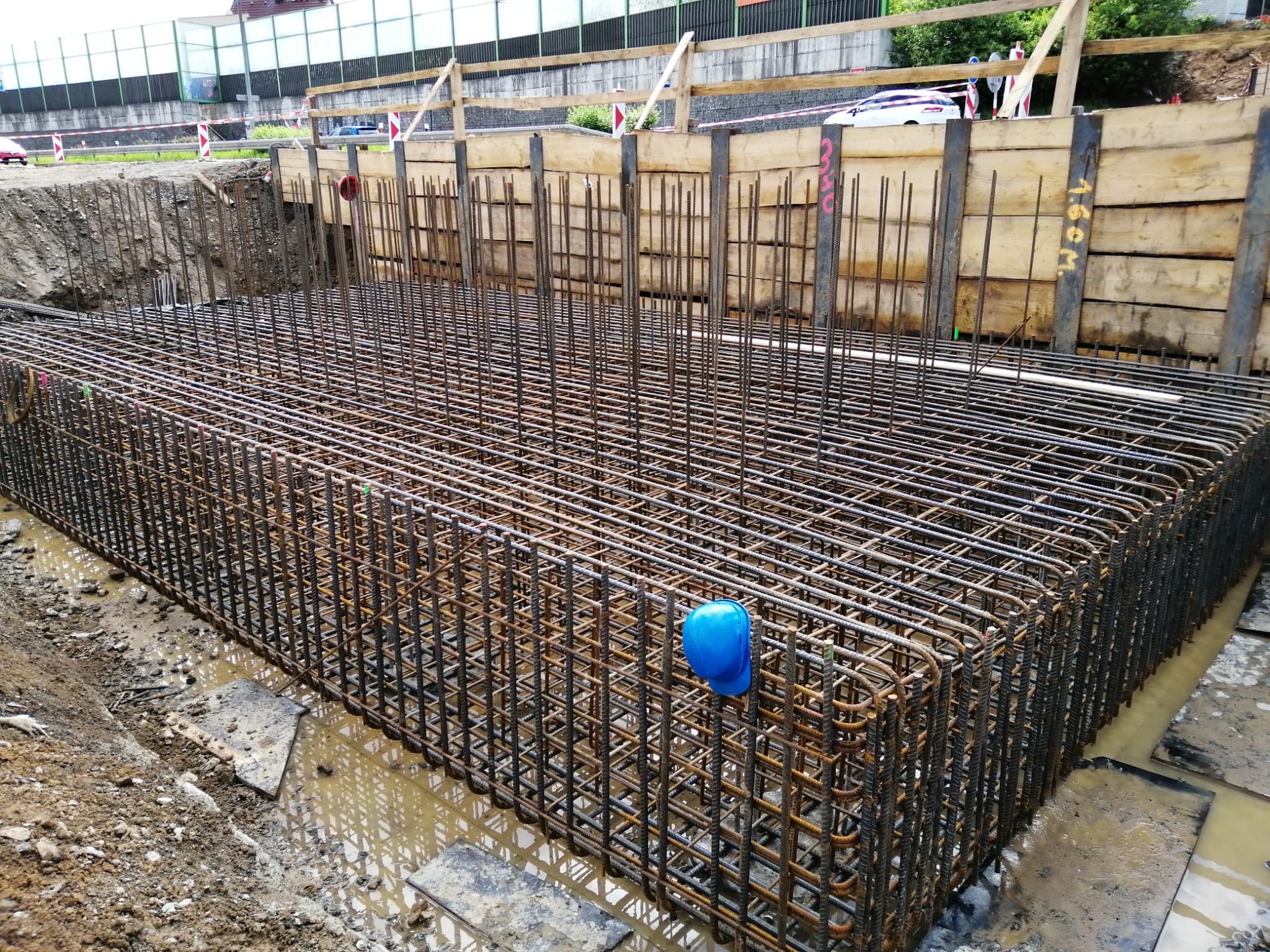

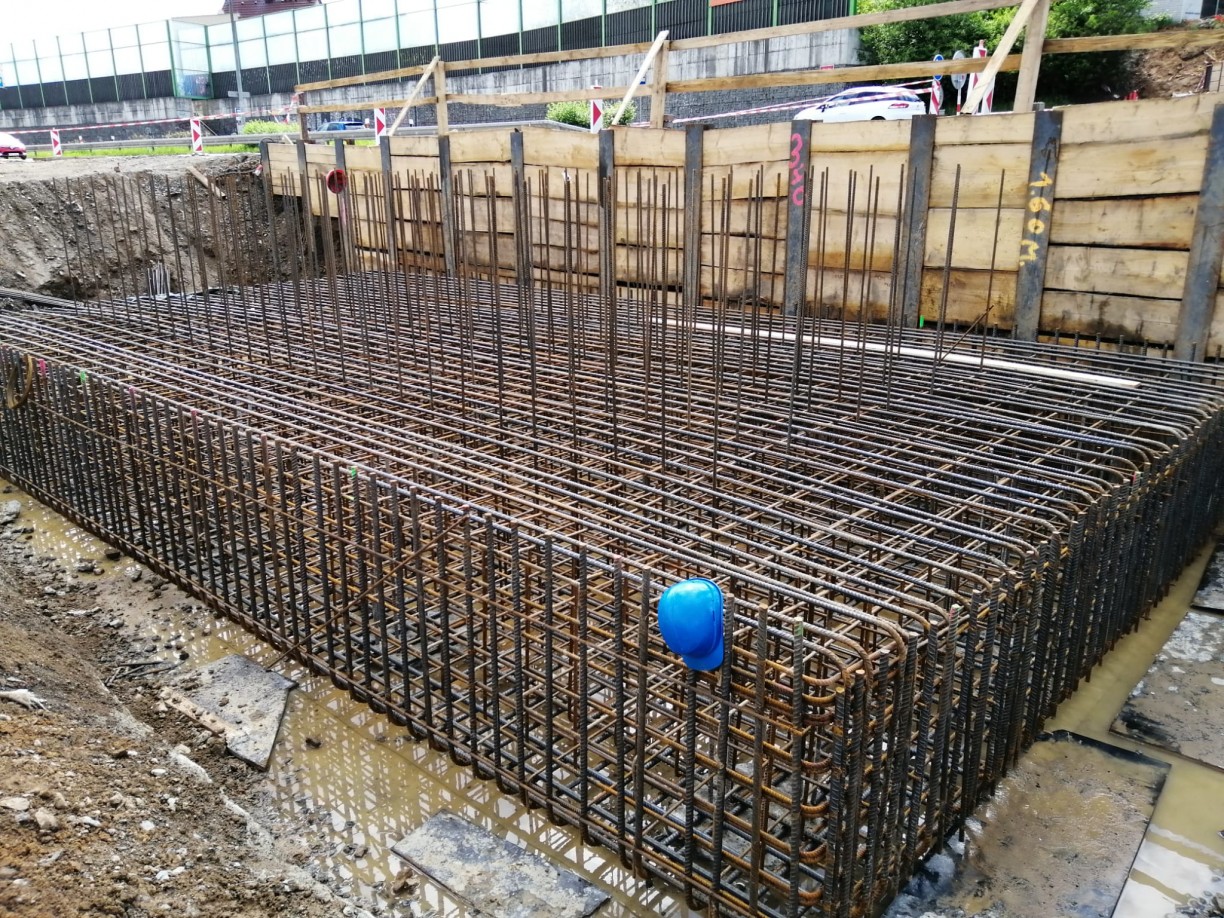

Konstrukce ze železobetonu
Konstrukce ze železobetonu

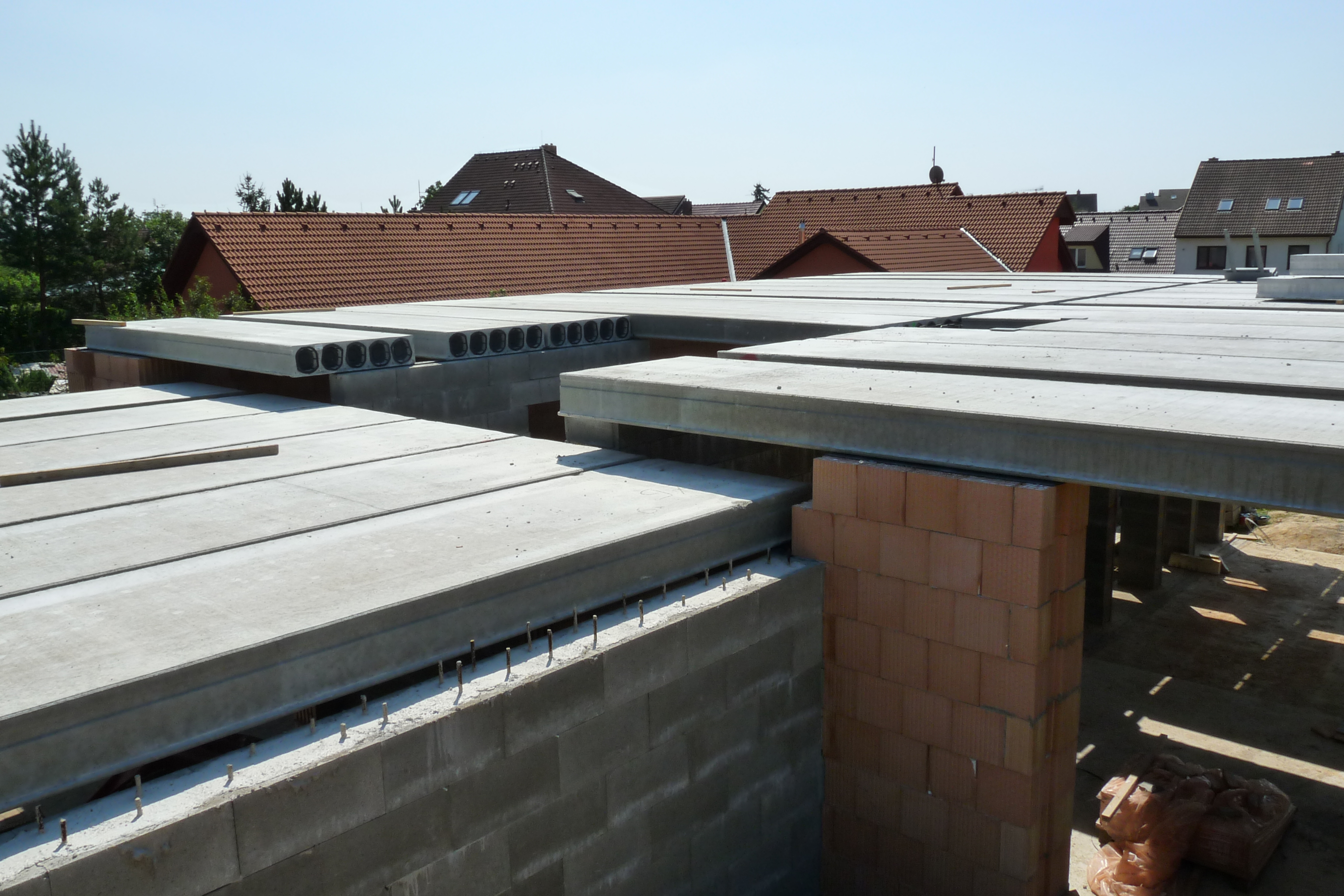

Konstrukce předpjaté
Konstrukce předpjaté

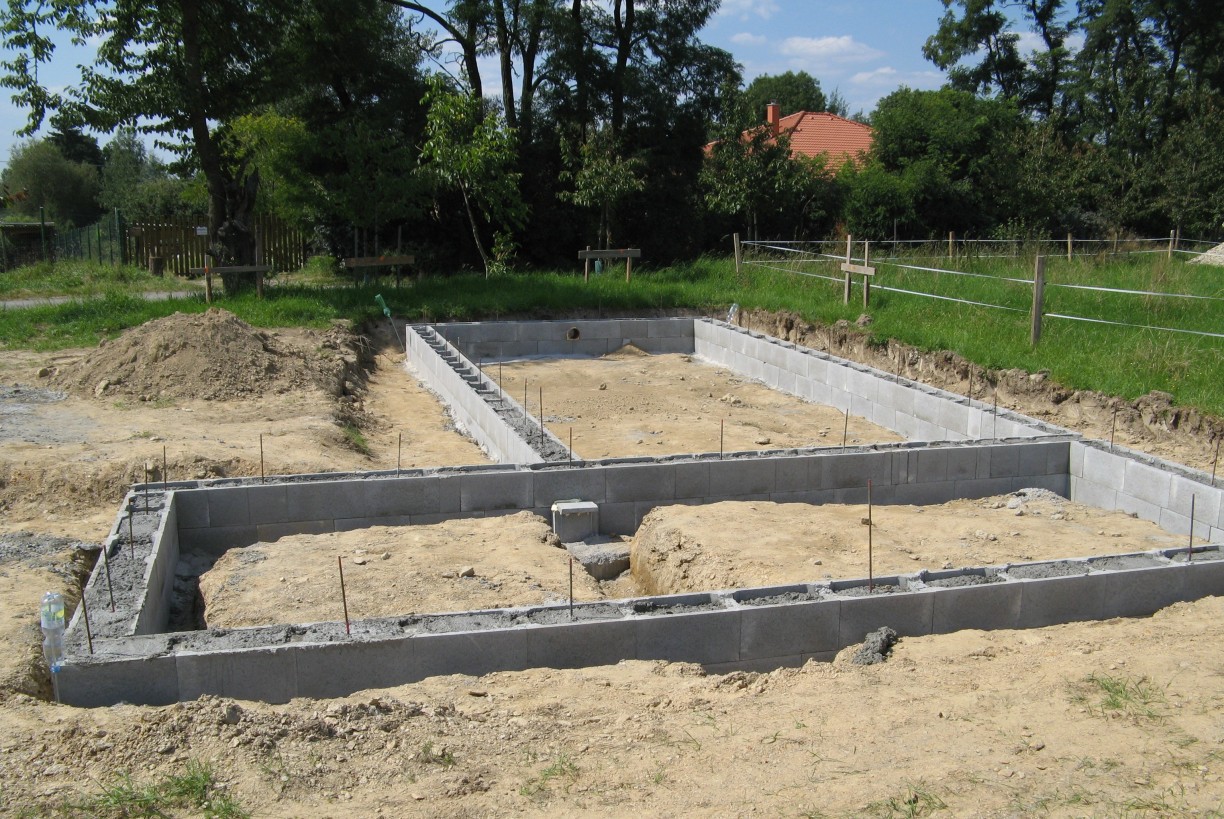

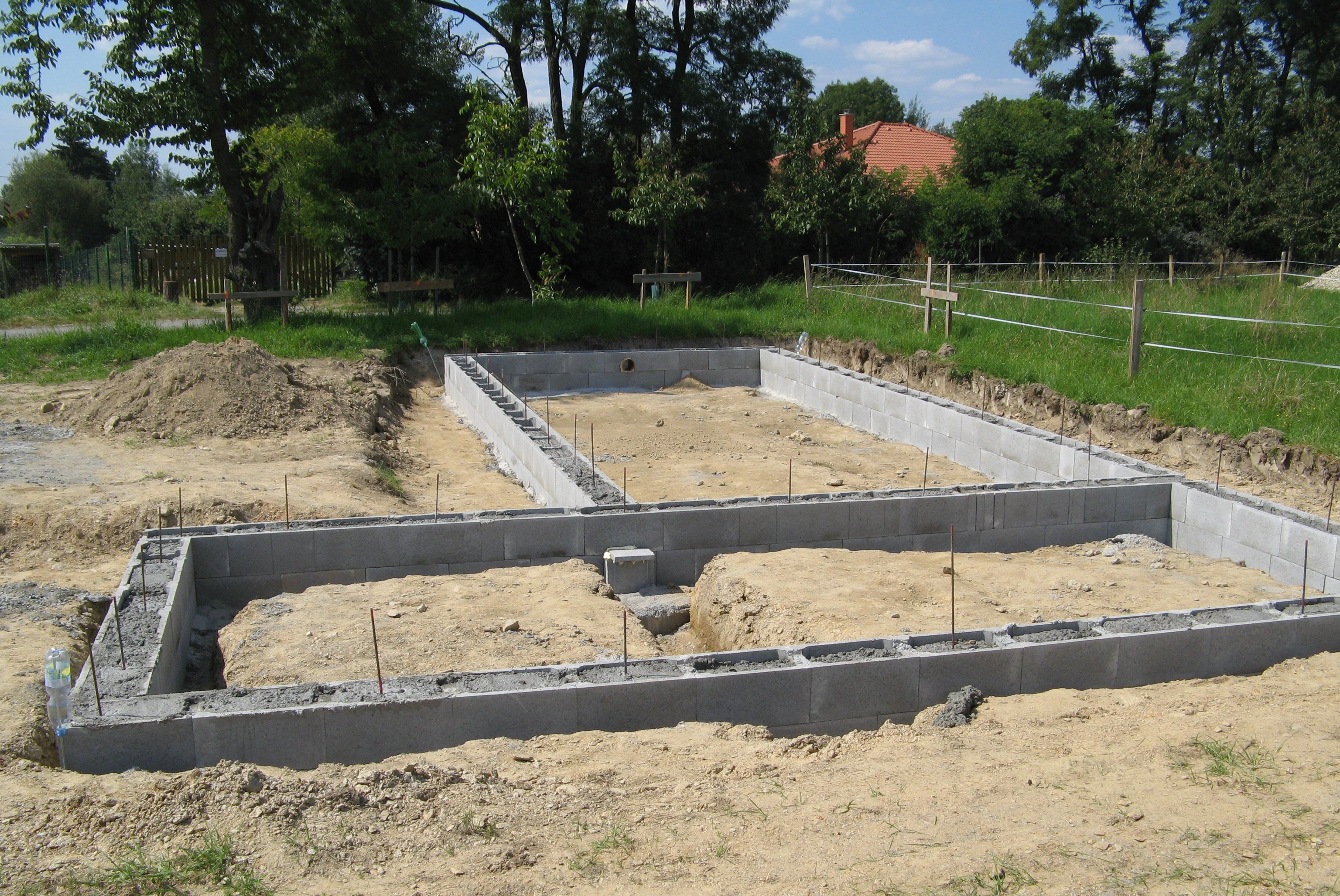

Konstrukce z betonových tvárnic
Konstrukce z betonových tvárnic

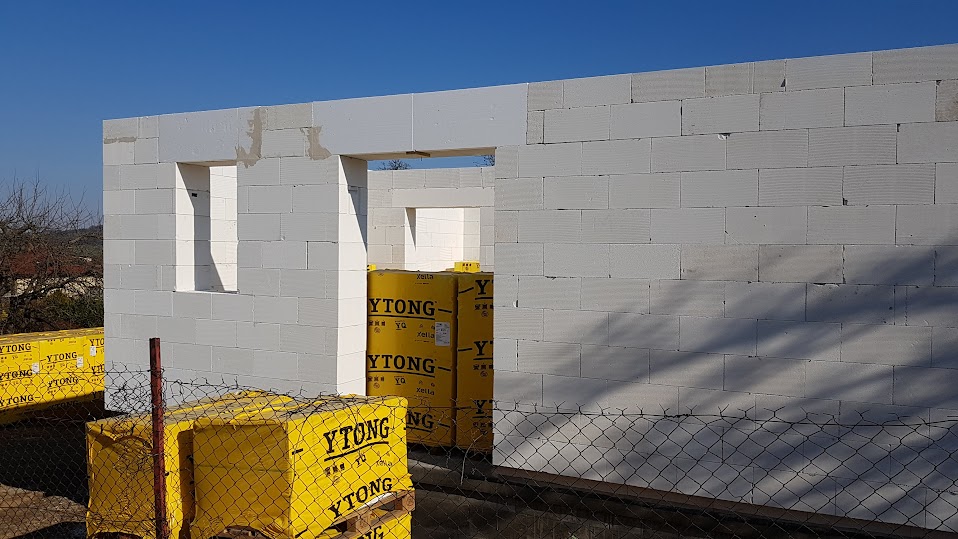

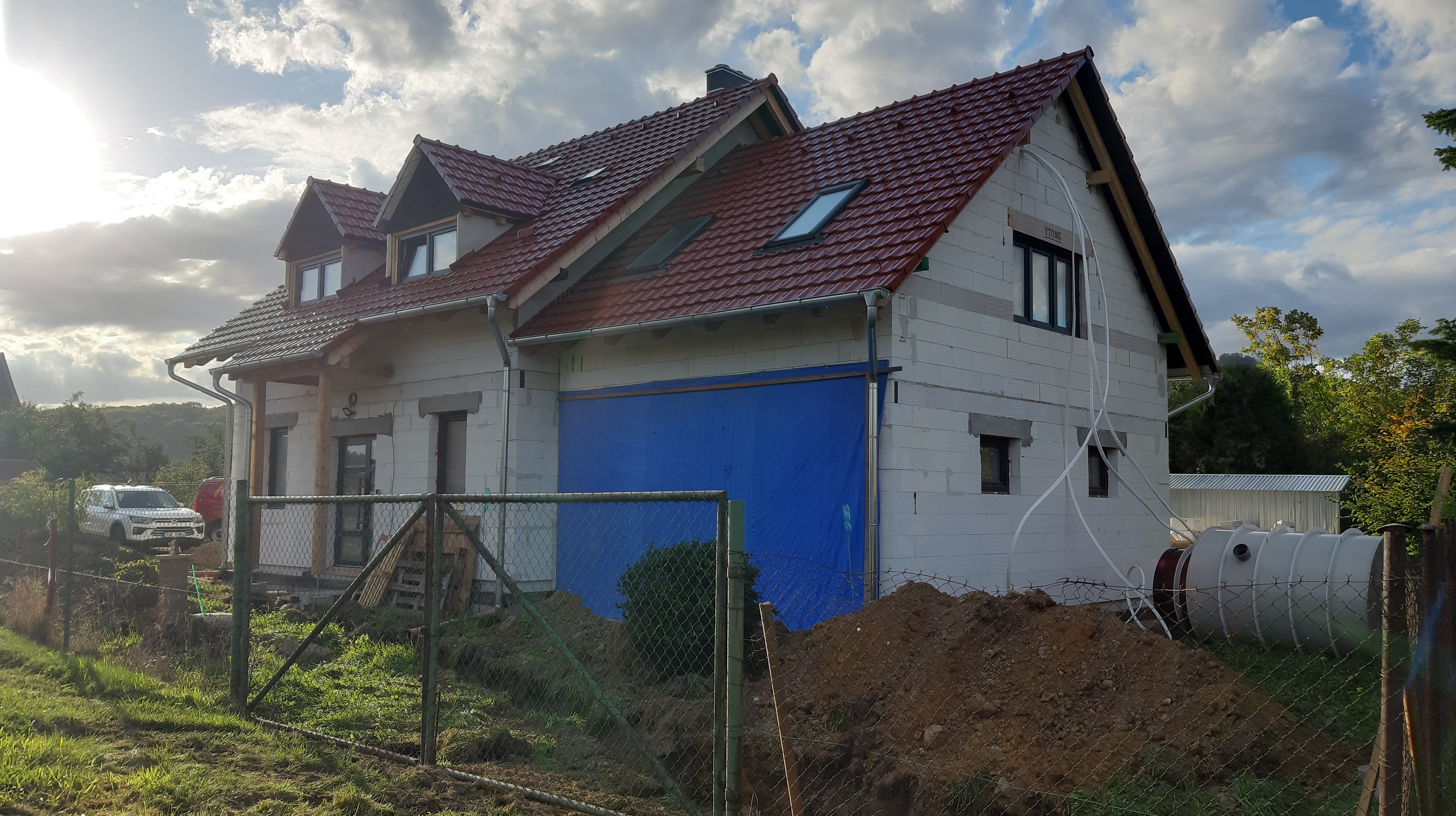

Stěny z pórobetonových tvárnic

Jedná se o zděné konstrukce, které jsou zděny z pórobetonových tvárnic na tenkovrstvou maltu.


Výhody Nevýhody


Výborné tepelněizolační vlastnosti

Malá objemová hmotnost

Homogenní materiál

Snadná zpracovatelnost

Malá odolnost proti vlhkosti


Stěny z pórobetonových tvárnic_01
Stěny z pórobetonových tvárnic_02




Kovové konstrukce

Ve stavebnictví jsou používány pro výrobu konstrukcí zejména následující kovy:

  • ocel
  • litina
  • ostatní kovy a kovové slitiny (hliník, dural)

Výhody Nevýhody


Vysoká únosnost v tahu, tlaku a v ohybu

Nehořlavost (Pozor, za vysoké teploty měkne)

Velká energetická náročnost výroby a zpracování

Malá odolnost vůči vysokým teplotám – ztráta pevnosti

Koroze oceli – nutná ochrana

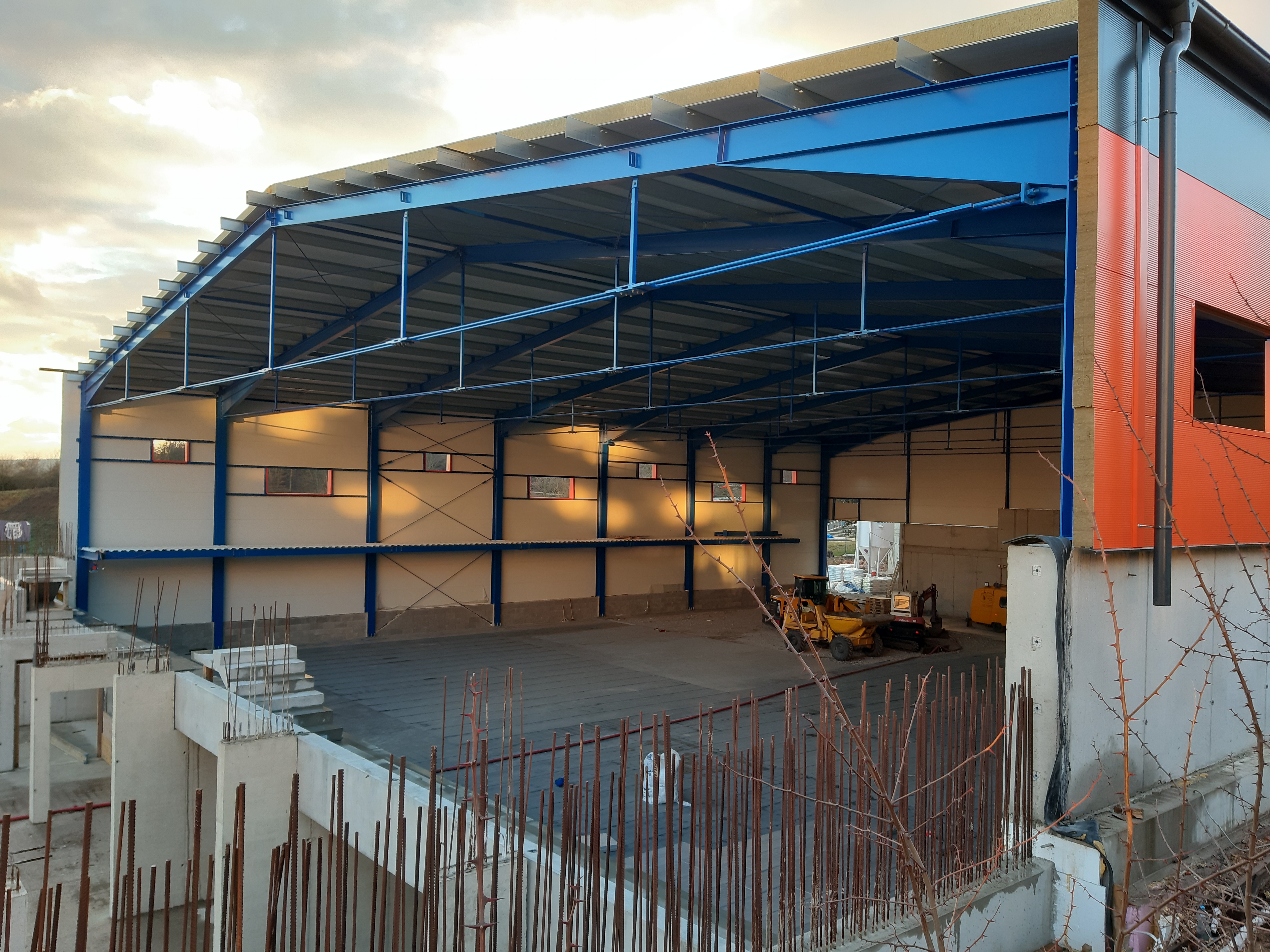

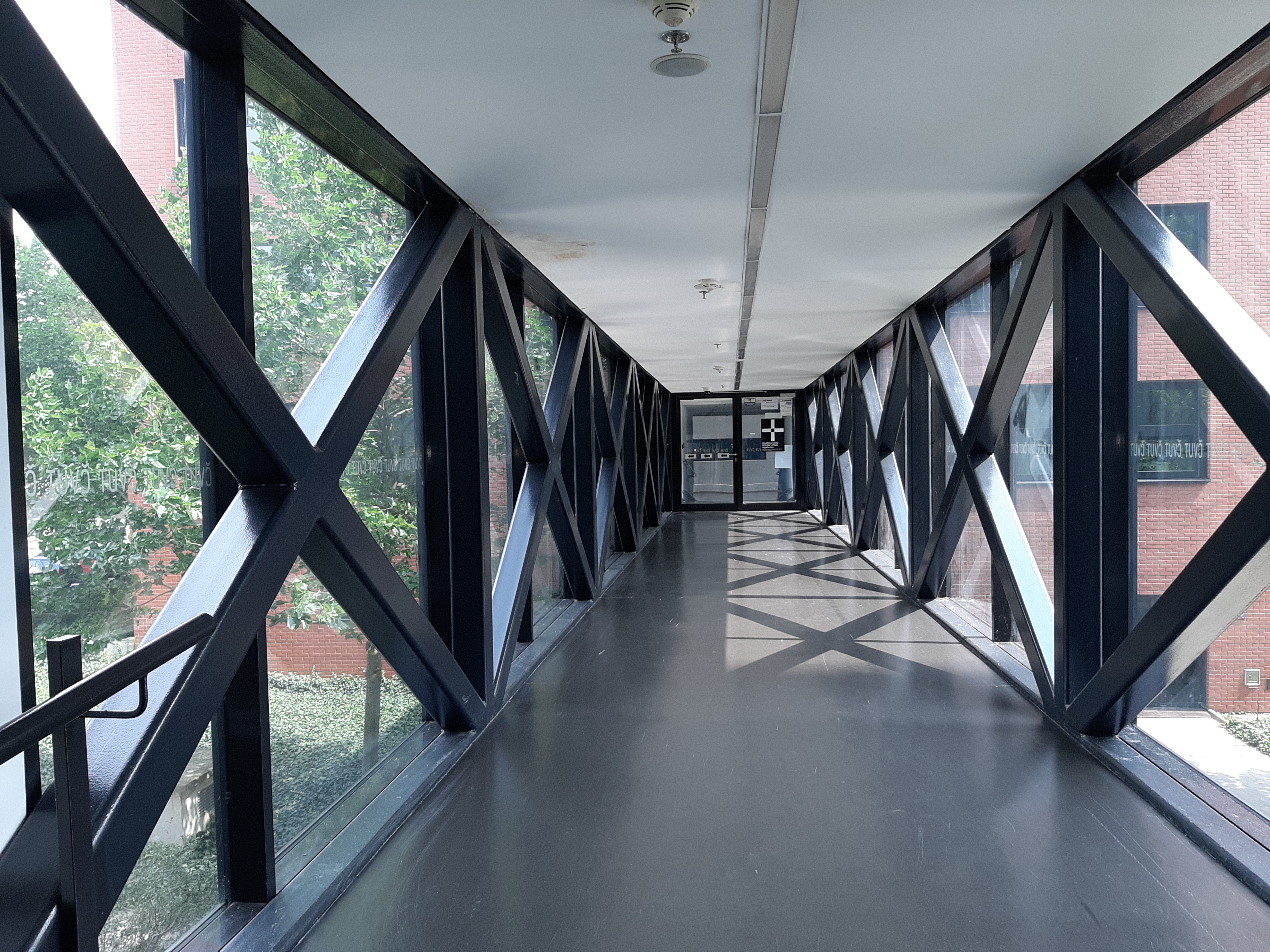

Kovová konstrukce_01
Kovová konstrukce_02




Kamenné konstrukce

Kamenné konstrukce lze zhotovit z lomového kamene nebo z opracovaného kamene. V praxi se můžeme setkat s kamenným zdivem, gabionovými stěnami i s kamennými sloupy a pilíři.


Výhody Nevýhody


Vysoká pevnost v tlaku

Vysoká životnost

Velká tepelná jímavost (akumulace)

Dostupnost materiálu

Nehořlavost

Převážně pro konstrukce namáhané tlakem

Náročné zpracování – vysoká cena

Velká hmotnost – doprava a manipulace

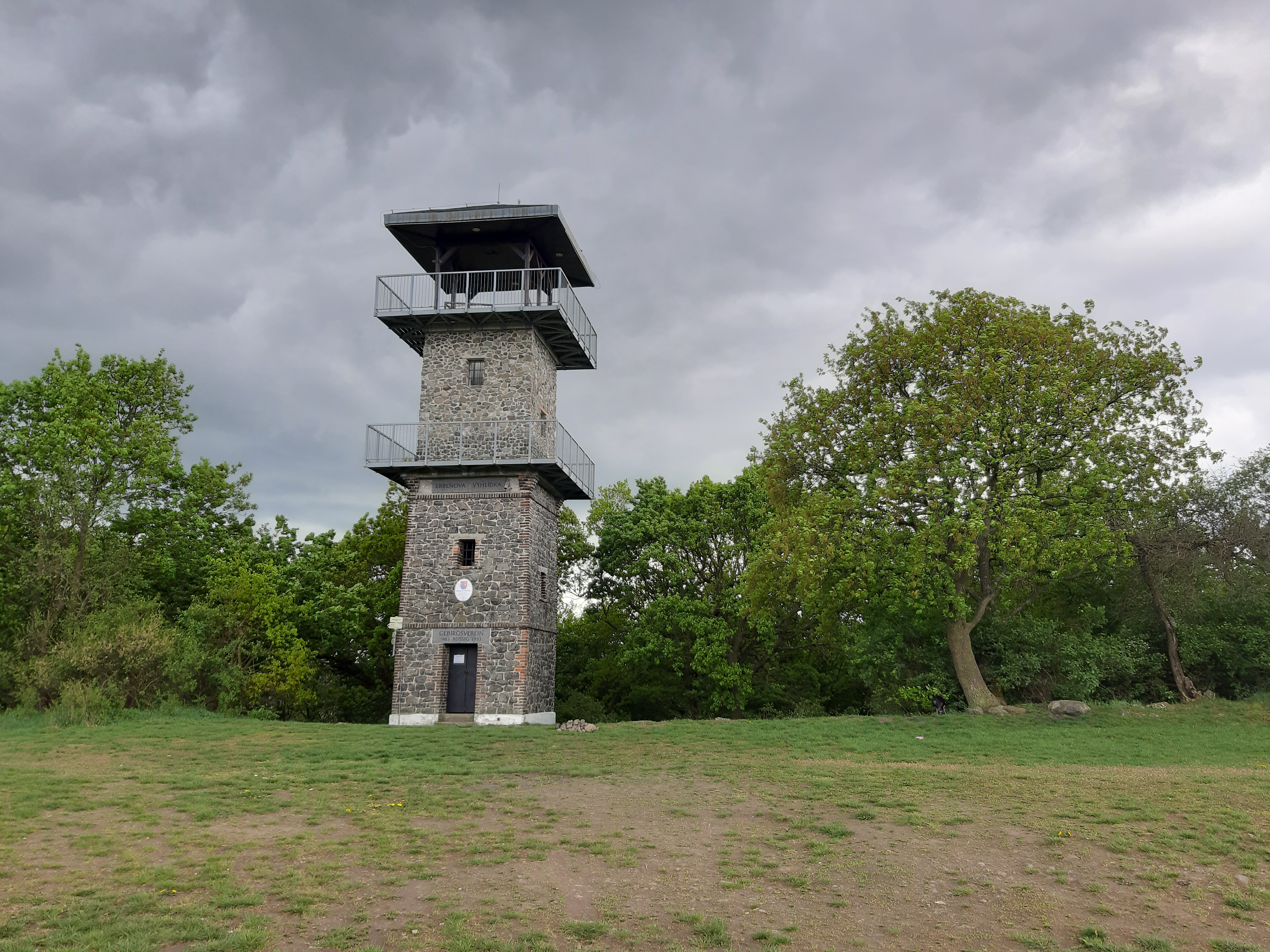

Kamenné zdivo

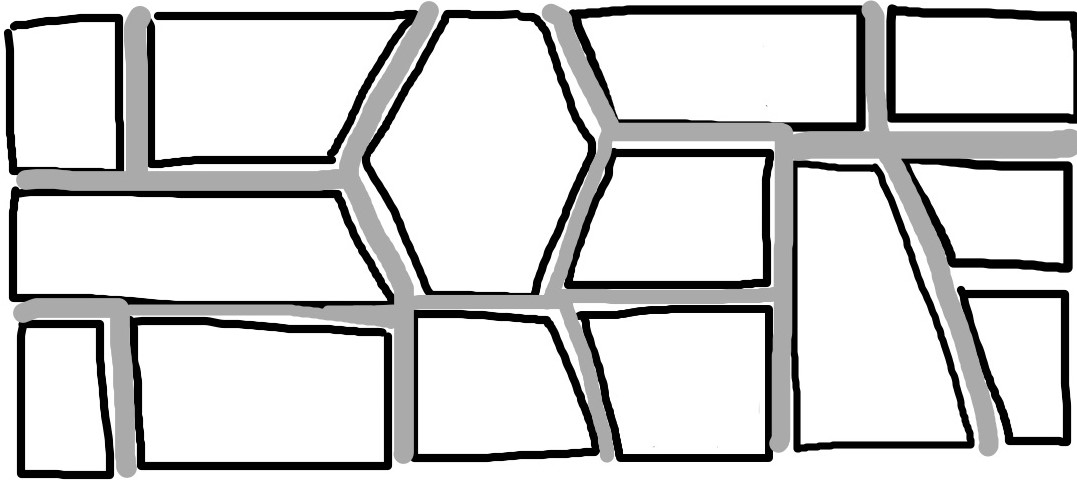

Lomové zdivo
Lomové zdivo

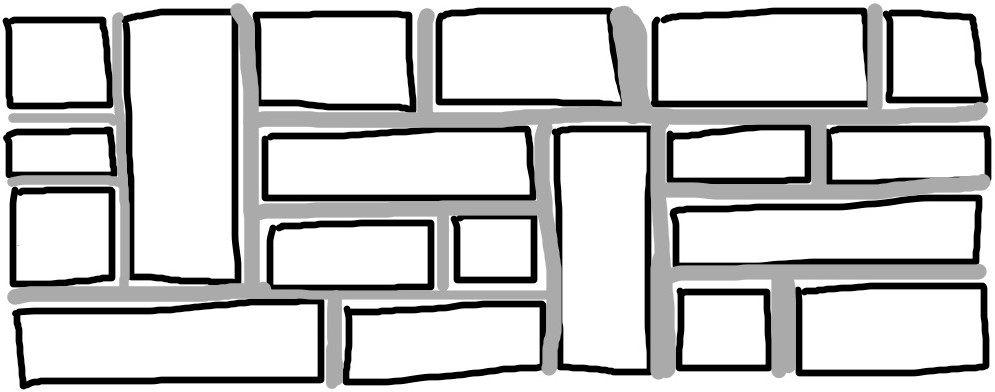

Haklíkové zdivo
Haklikové zdivo

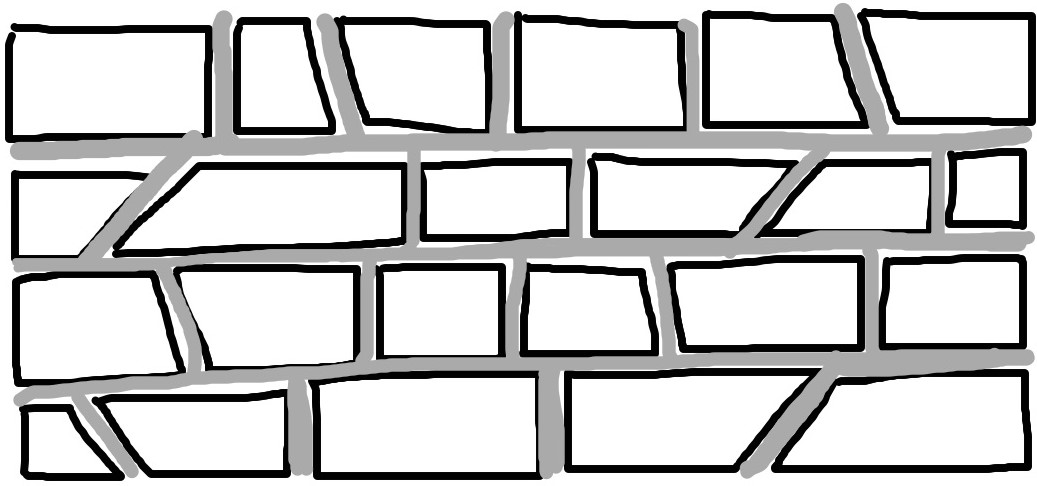

Řádkové zdivo
Řádkové zdivo

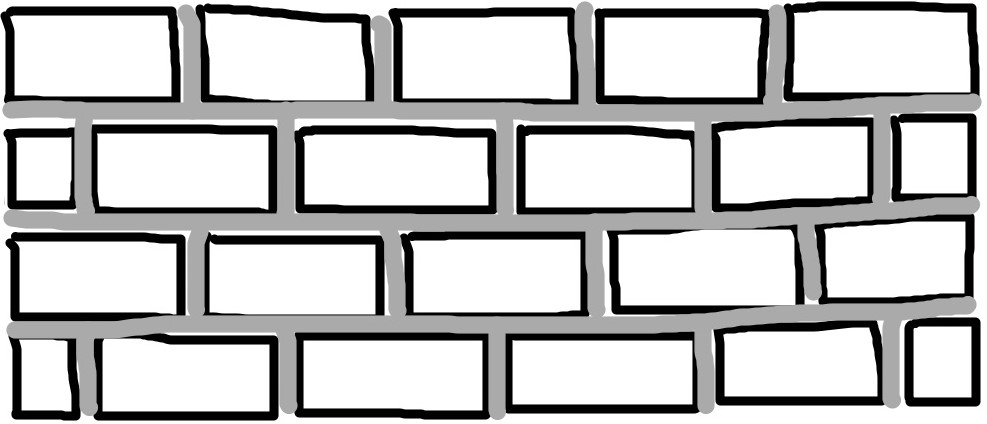

Kvádrové zdivo
Kvádrové zdivo

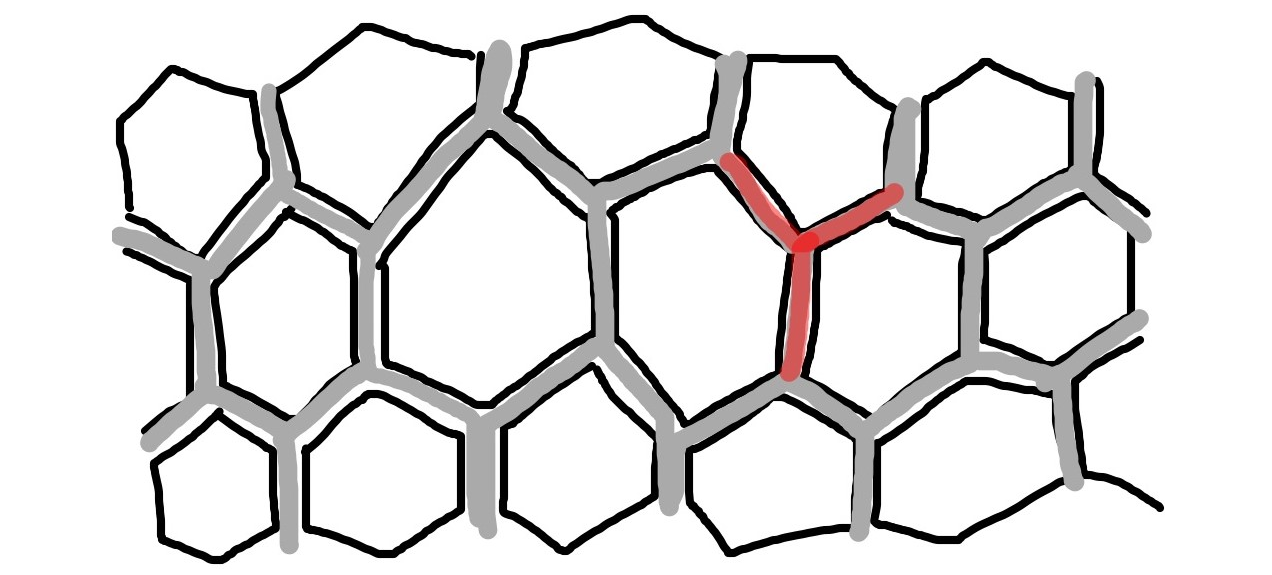

Kyklopské zdivo
Kyklopské zdivo

Výhody Nevýhody


Vysoká únosnost v tlaku

Trvanlivost a odolnost

Velká tepelná jímavost (akumulace)

Velká pracnost (opracování prvků)

Minimální tepelněizolační vlastnosti

Omezená použitelnost na specifické konstrukce

Velká spotřeba malty



Gabionové stěny

Gabionové stěny jsou stěny, které jsou tvořeny gabiony (drátěné svařované konstrukce ve tvaru krychle), jež jsou vyplněny kamennou výplní.

Gabionové stěny lze použít jako

  • vodohospodářské stavby: zpevňování svahů, gabionové matrace (plošný prvek) pro budování svahů, resp. dna umělých vodních nádrží apod.
  • inženýrské stavby: portály silničních a železničních tunelů, křídla mostů…
  • pozemní stavby: bezpečnostní a ochranné ploty, prostorové konstrukce pro popínavé rostliny, akustické stěny, hrazení skládek různých materiálů, protierozní stavby, rampy...
  • interiéry, exteriéry: obklady, sloupy, sítě pro popínavé rostliny…

Výhody Nevýhody


Stabilita, variabilita, bez dilatačních spár, možnost dodatečného napojení

Trvanlivost a odolnost

Okamžitá únosnost

Měkké zakládání

Suchá montáž

Vynikající zvukový útlum

Přírodní vzhled

Recyklovatelnost

Nenarušuje přírodní vodní režim (propouští vodu)

Velká pracnost

Minimální teplněizolační vlastnosti

Omezená použitelnost na specifické konstrukce

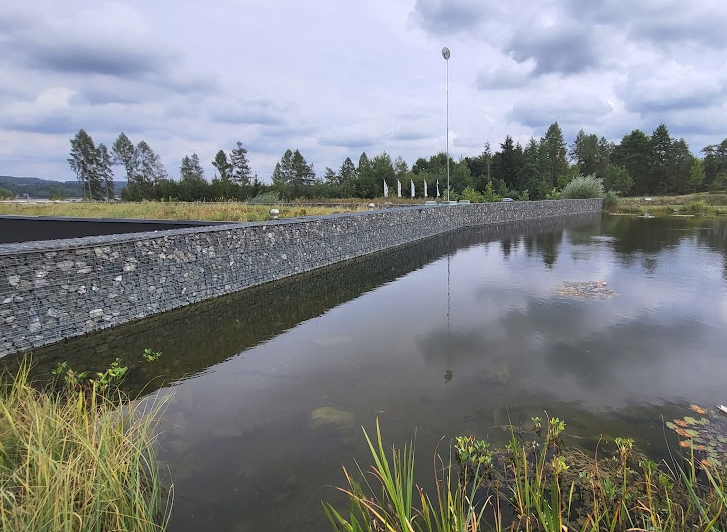

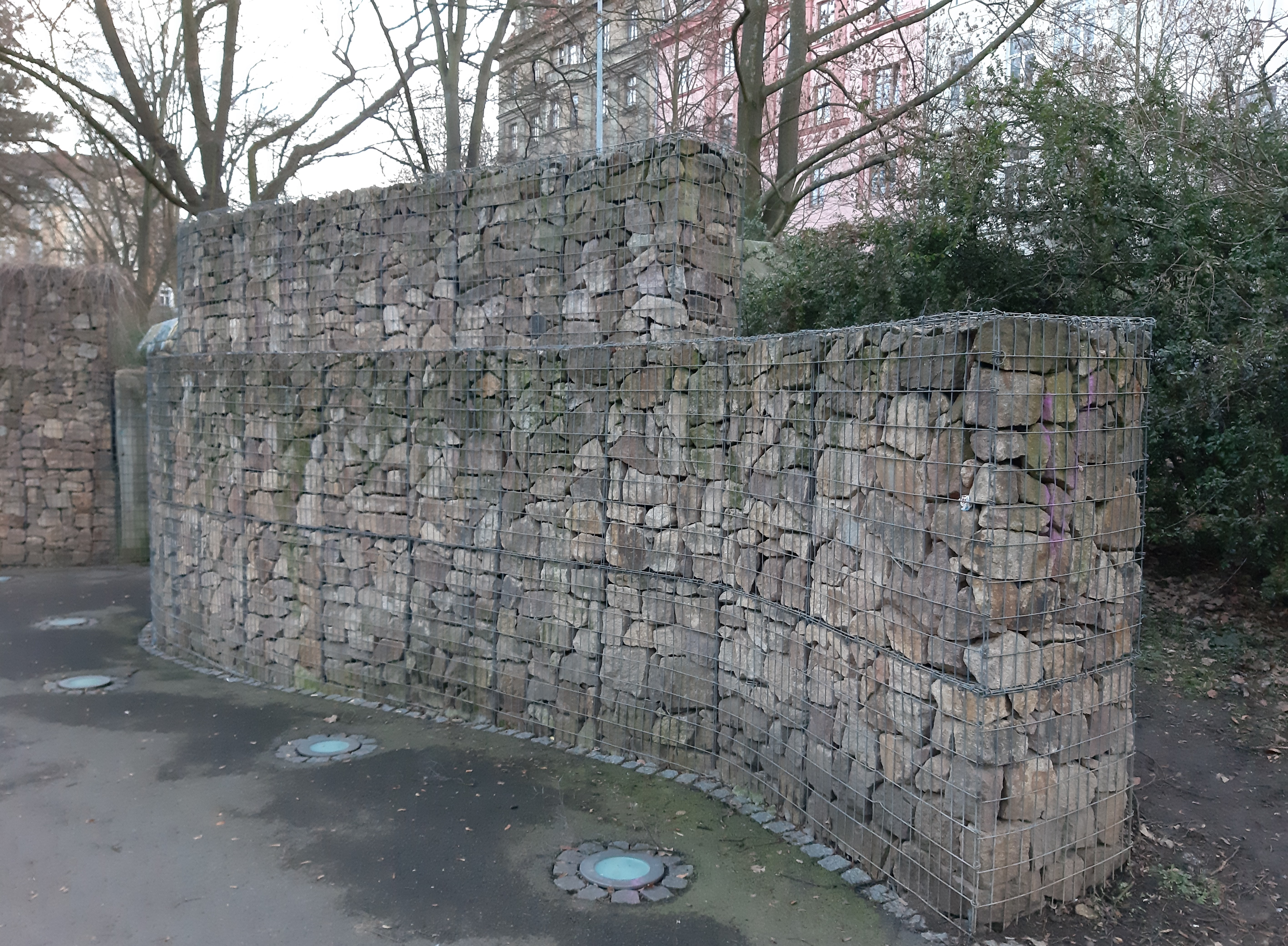

Gabionové stěny_01
Gabionové stěny_02

Kamenné sloupy a pilíře

Kamenné monolitické sloupy
Kamenné sloupy monolitické

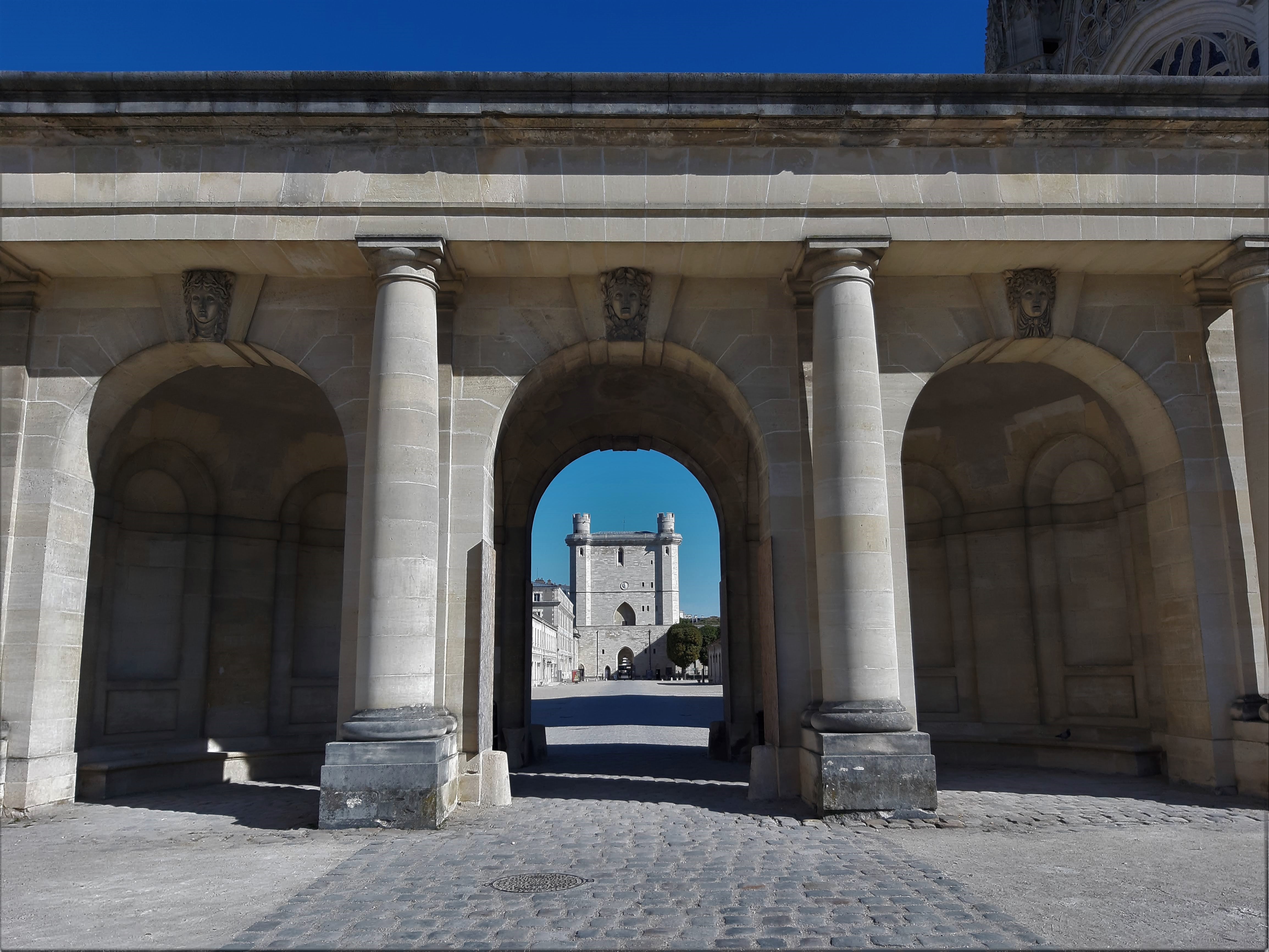

Kamenné sloupy z dílců (bubnů)
Kamenné sloupy z dílců (bubnů)

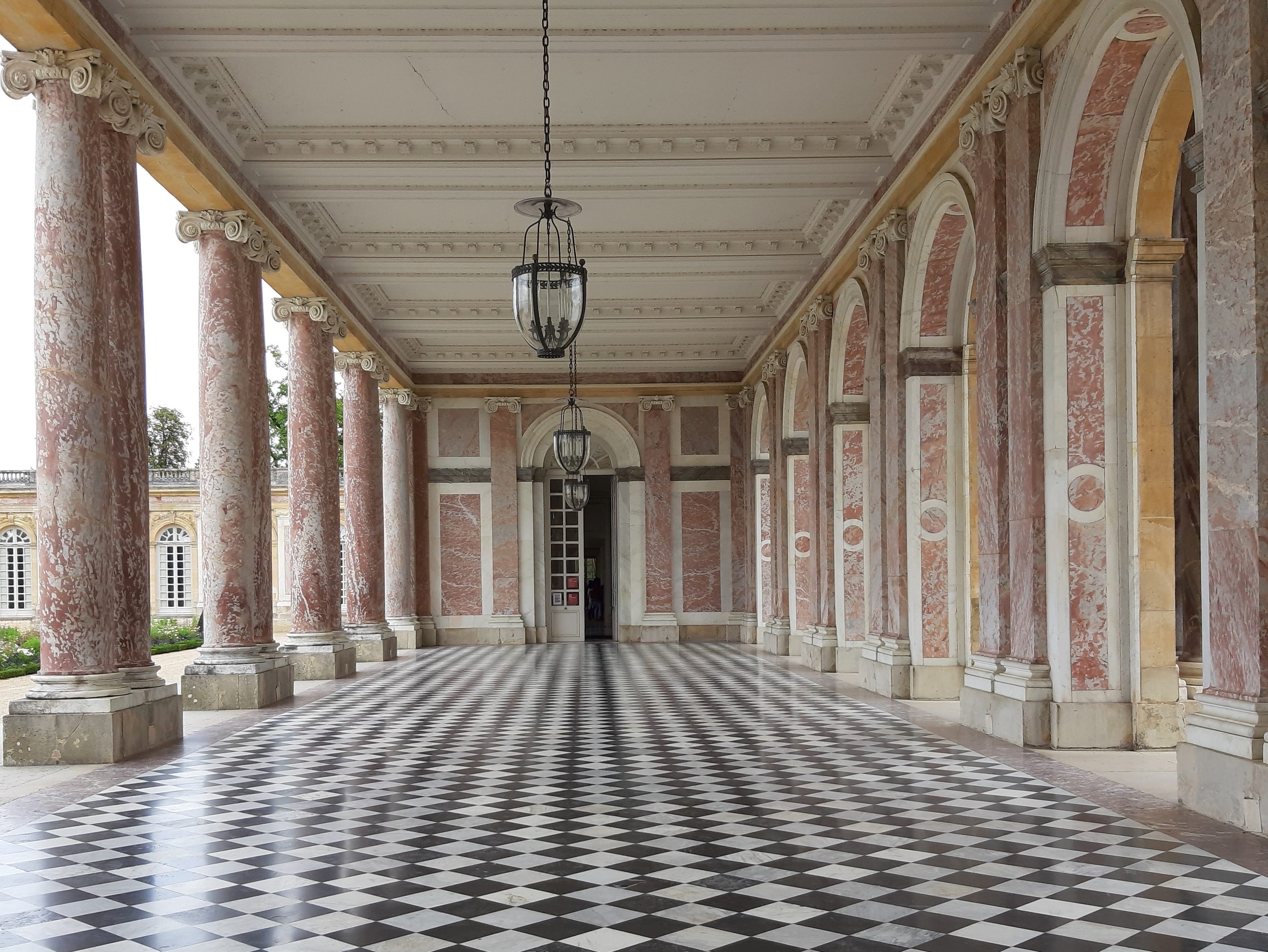

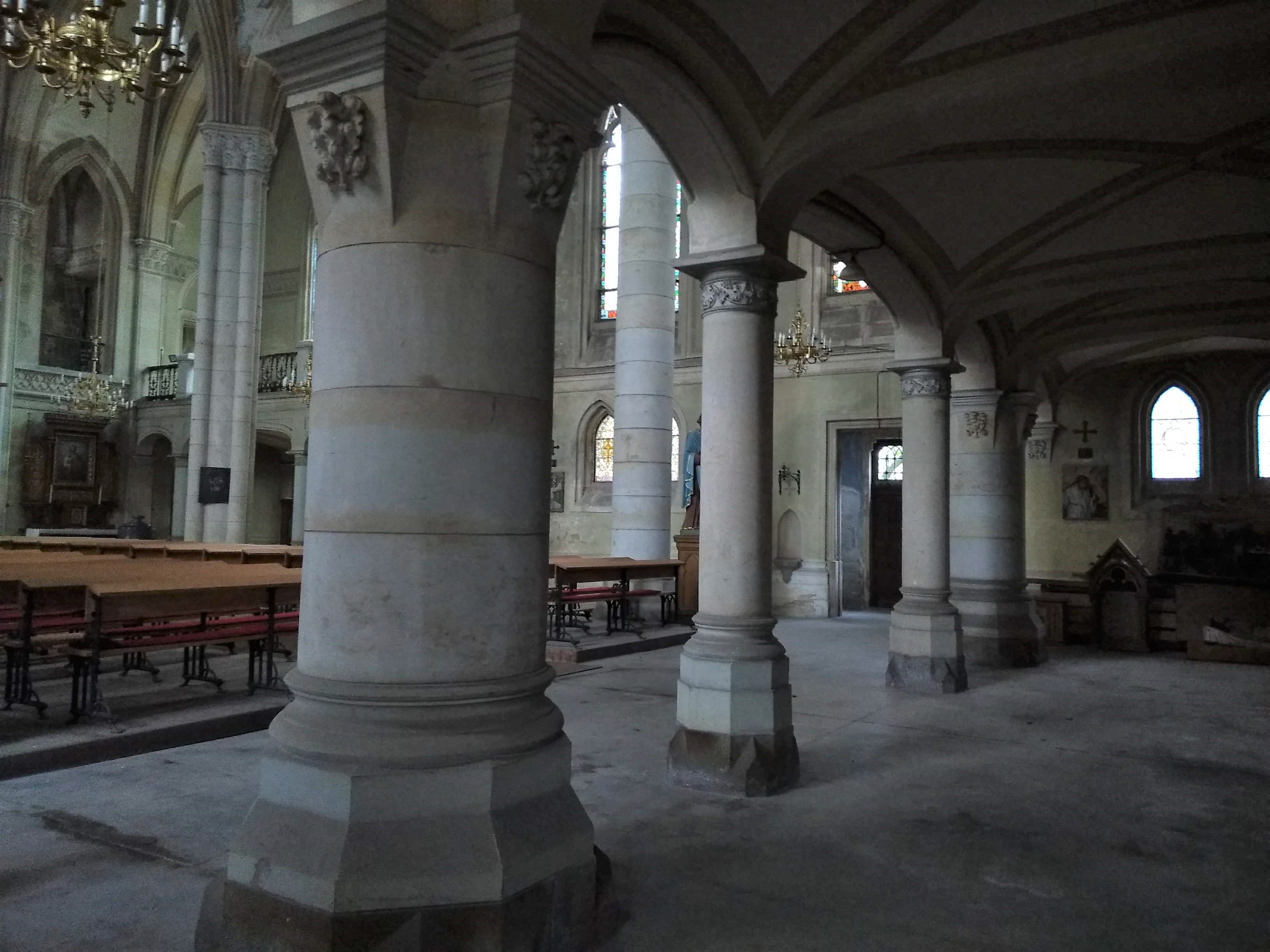

Kamenné monolitické sloupy a sloupy z dílců (bubnů)
Kamenné monolitické sloupy a sloupy z dílců (bubnů)

Konstrukce z ostatních materiálů

Vápenopískové konstrukce

Vápenopískové konstrukce jsou k vidění převážně ve formě zdiva, které je tvořeno zdicími vápenopískovými prvky spojené maltou.


Výhody Nevýhody


Vysoká pevnost v tlaku

Vysoká objemová hmotnost

Dobré akustické vlastnosti

Dobrá tepelná jímavost (akumulace)

Ekologický materiál

Vysoká hmotnost

Minimální tepelněizolační vlastnosti

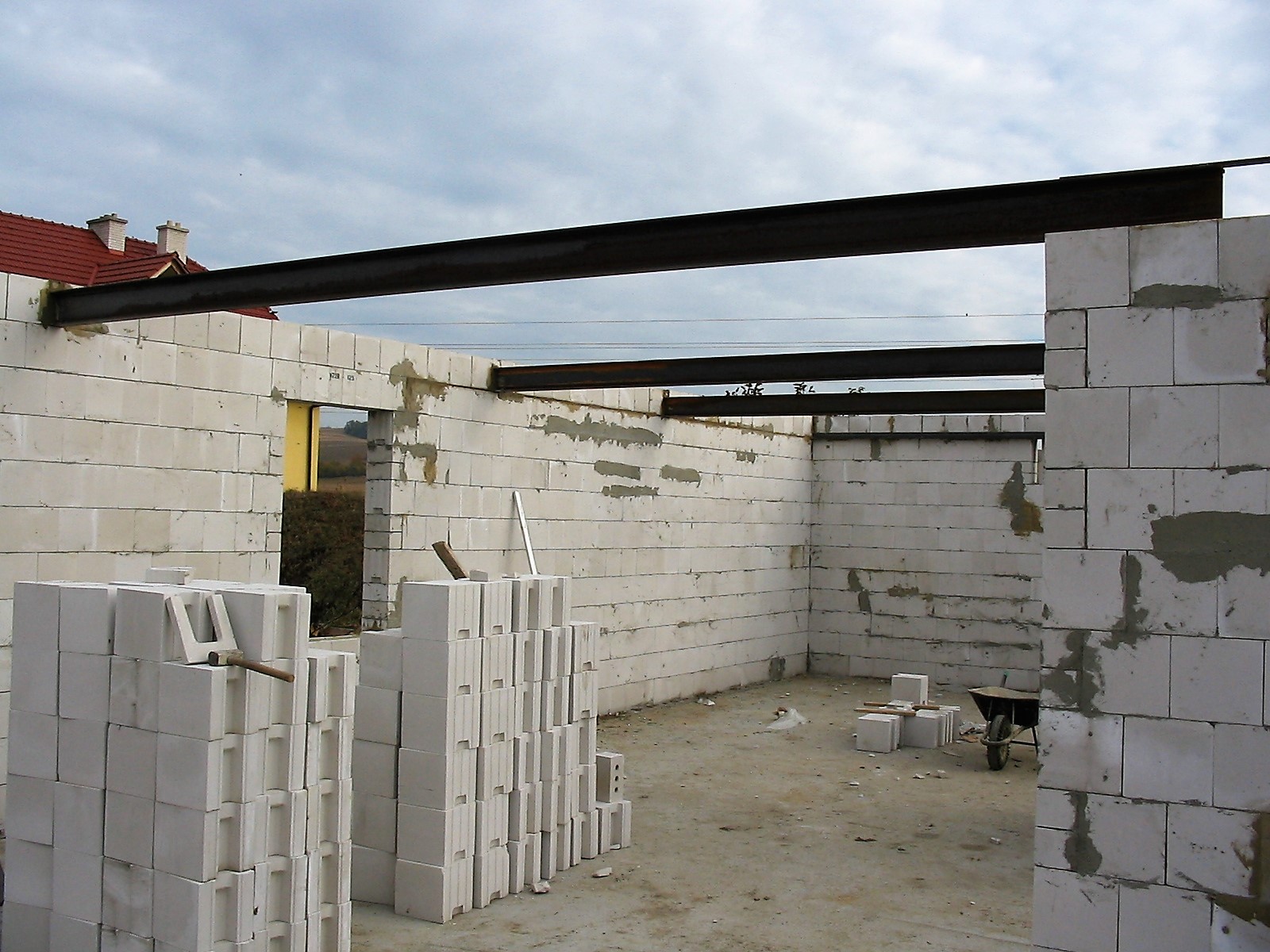

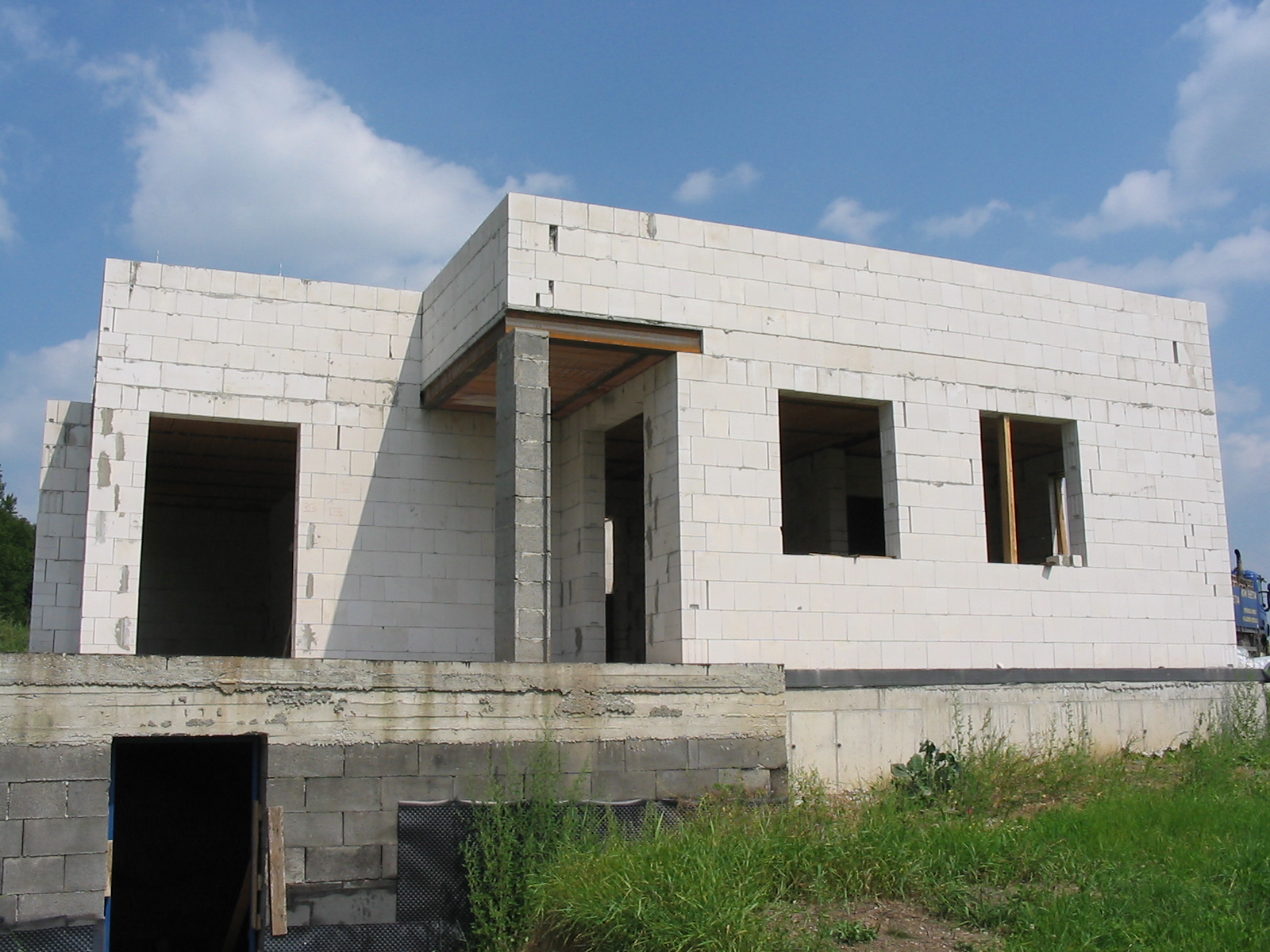

Vápenopískové konstrukce_01
Vápenopískové konstrukce_02

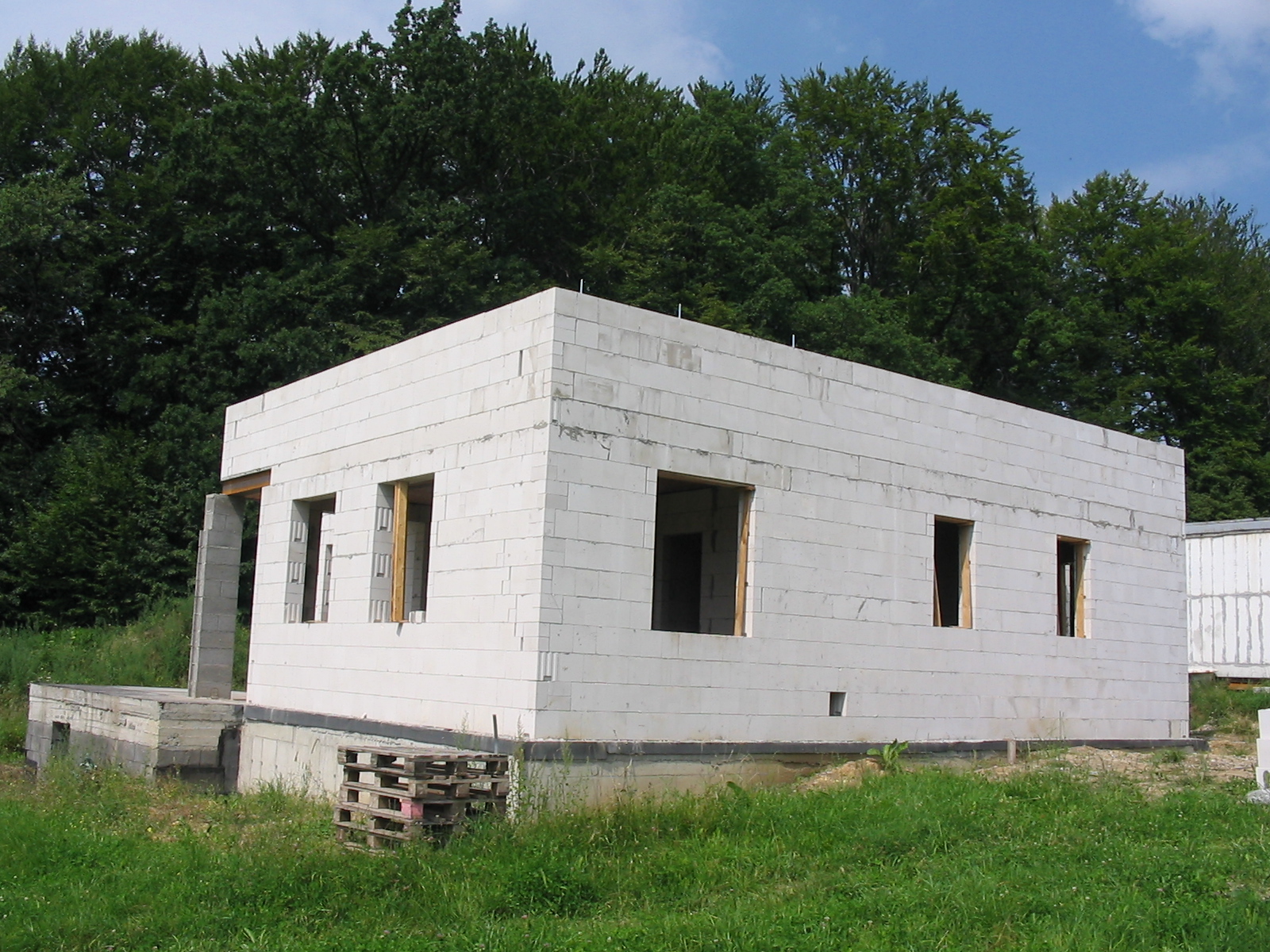

Vápenopískové konstrukce_03

Konstrukce na bázi skla, textilií, pryže a přírodních materiálů

Použití spíše pro kompletační konstrukce nebo pro výstavbu alternativních staveb pro bydlení.

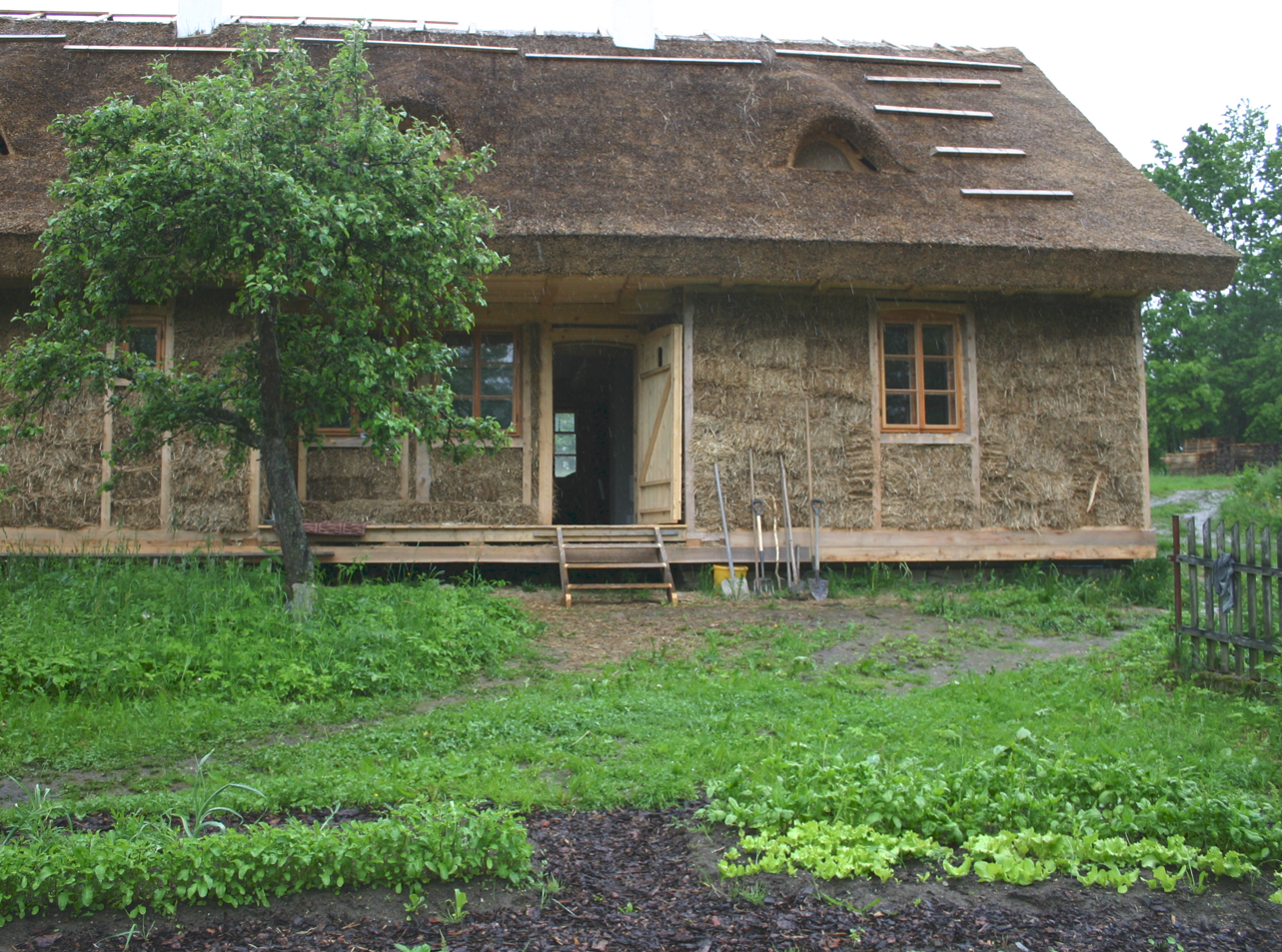

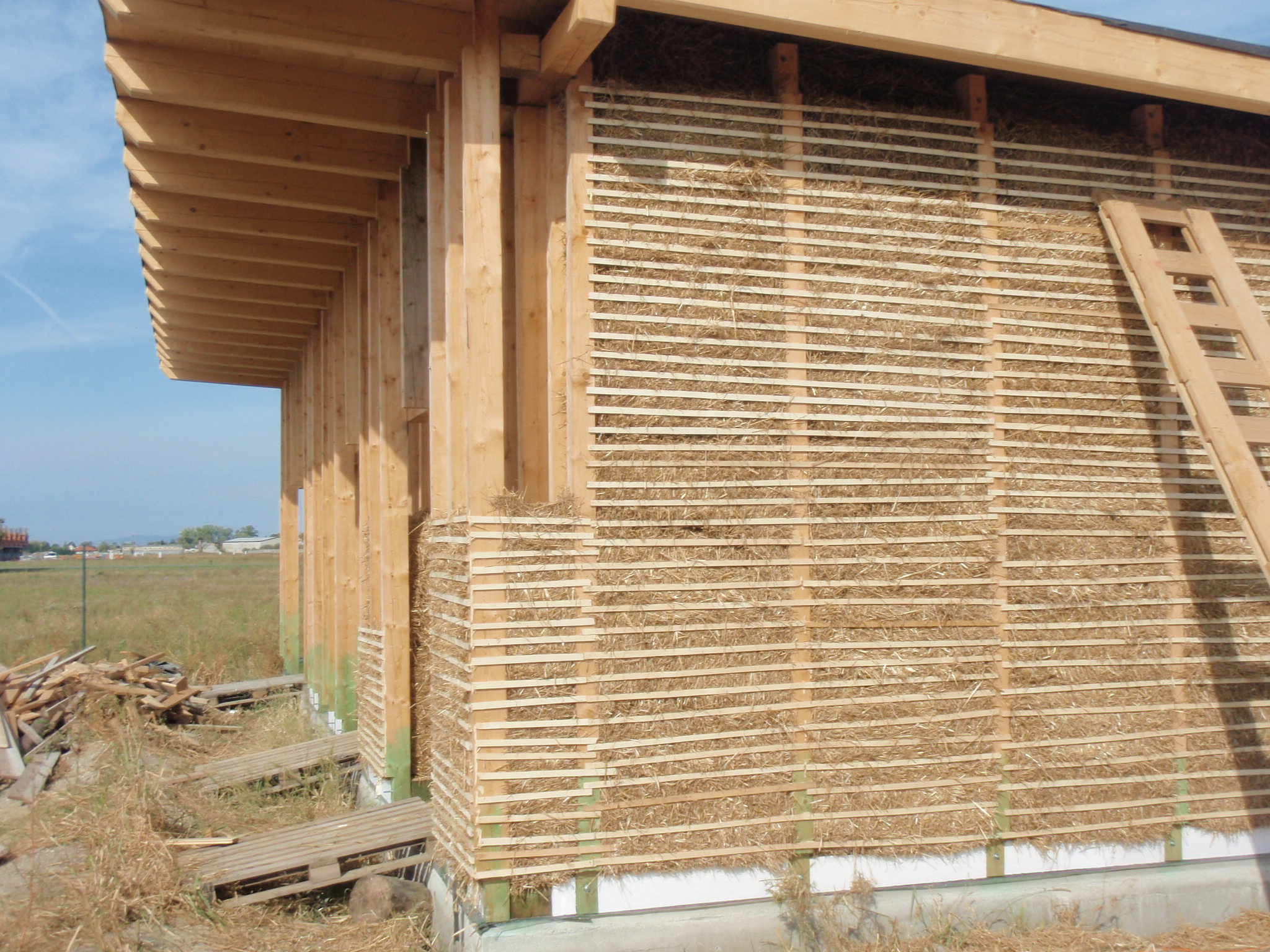

Konstrukce z přírodních materiálů_01
Konstrukce z přírodních materiálů_02

Konstrukce materiálově kombinované

Spřažené ocelobetonové konstrukce

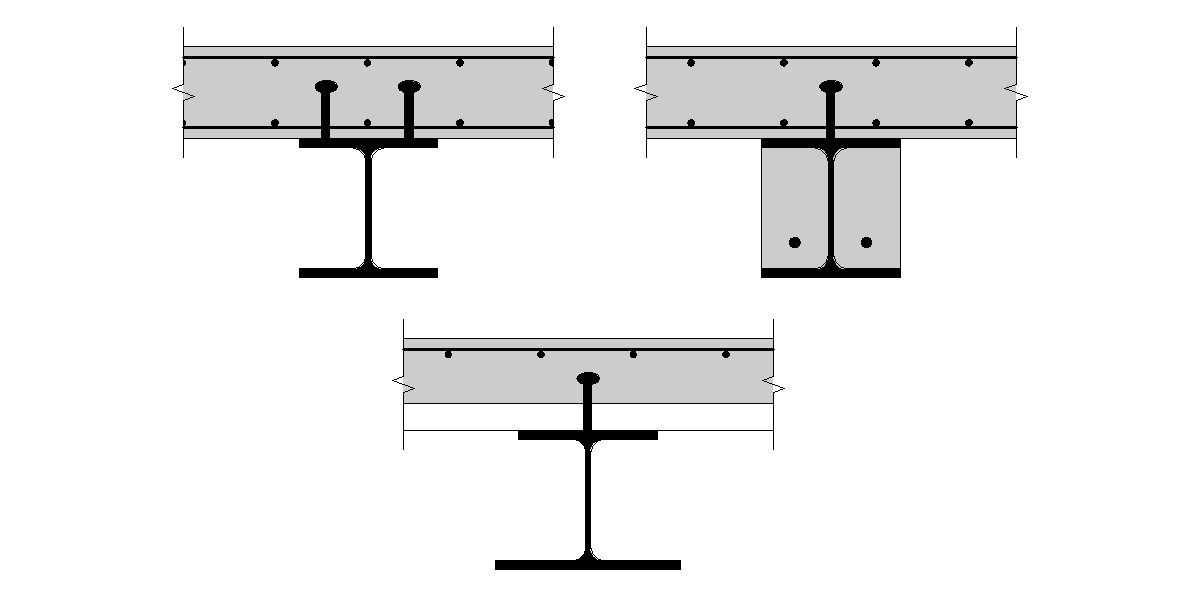

Spřažené ocelobetonové konstrukce_ukázka průřezů

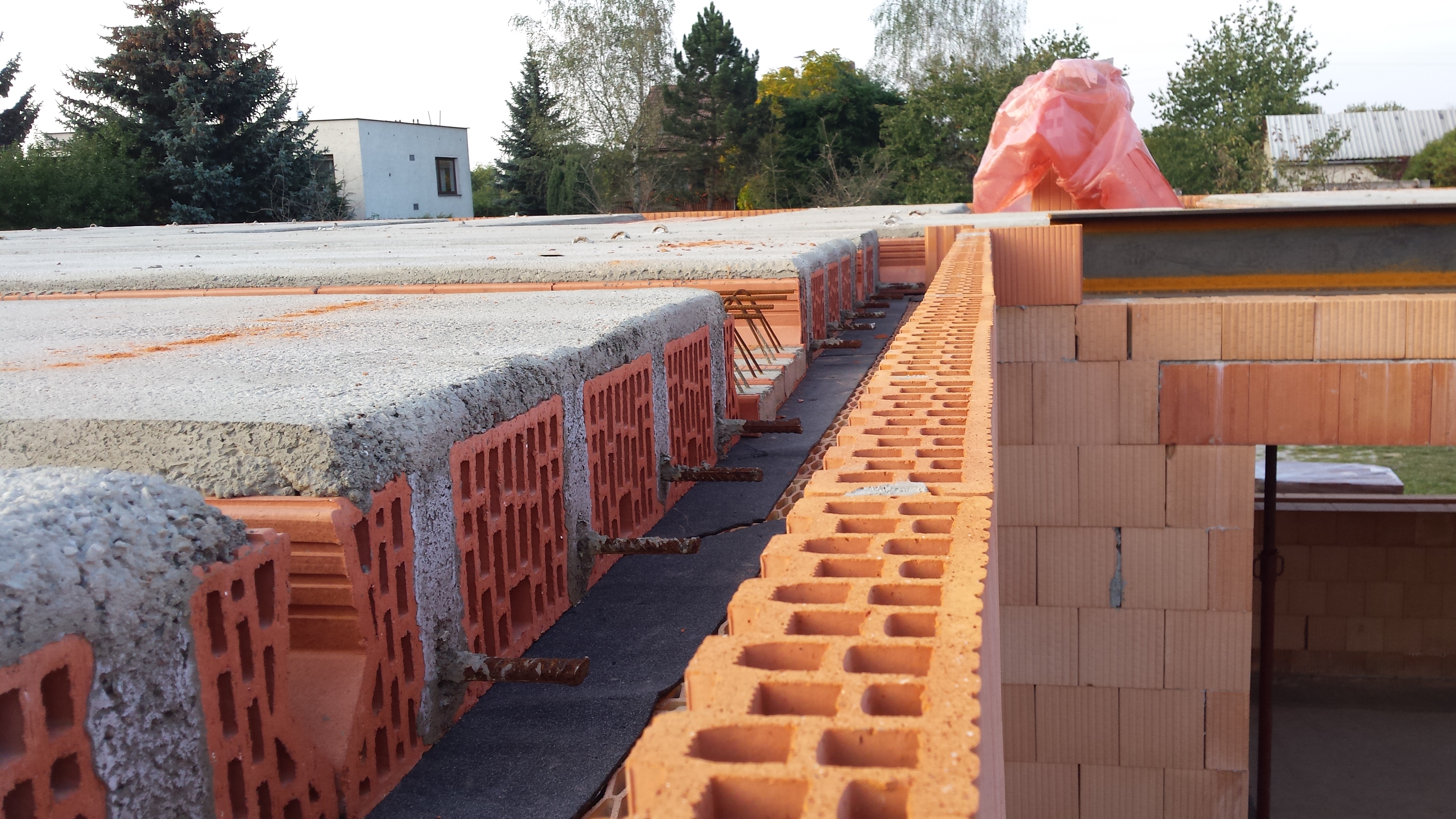

Keramicko betonové konstrukce
Keramicko betonové konstrukce
