Stínicí technika – systémy řízení

Řídicí systémy spolu s pohony jsou hlavním stavebním prvkem elektrického ovládání systémů stínicí techniky. Umožňují komfortní ovládání stínících prvků, jejich ochranu proti poškození nepříznivými povětrnostními podmínkami, zajišťují integraci ovládání stínicí techniky do centrálního systému ovládání v objektu a v neposlední řadě maximalizují energetické úspory.

Funkce produktu ve stavbě

• Pohodlný provoz stínicí techniky a vyšší uživatelský komfort
• Snížení rizika poškození výrobku nepříznivými povětrnostními podmínkami
• Ve spolupráci s pohony možnost jednotlivého, skupinového, dálkového a centrálního ovládání stínicích prvků
• Možnost efektivního využití všech vlastností výrobků stínicí techniky v plné míře

Užitné vlastnosti produktu

• Zvýšení uživatelského komfortu
• Časová úspora
• Plynulá, případně automatická regulace intenzity denního světla
• Energetické úspory
• Vyšší životnost stínicí techniky
• Jednotný uživatelský interface centrálního řízení v objektu, jehož součástí je i stínicí technika

Rozdělení řídicích systémů

Řídicí systémy pro stínicí techniku lze rozdělit podle:

• způsobu ovládání
• typu ovládání
• míry otevřenosti k jiným systémům
• způsobu komunikace
• typu sběrnice
• uspořádání sběrnice

Podle způsobu ovládání

• Automatické s možností ručního ovládání
• Automatické bez možnosti ručního ovládání

Podle typu ovládání

• Lokální (místní ovládání)
• Centrální, např. v objektech s centrálním systémem typu SCADA
• Vzdálené (zpravidla řízení po internetu), ovládané napřímo např. formou webového prohlížeče nebo aplikace
• Vzdálené ovládané prostřednictvím cloudových služeb

Podle míry otevřenosti k jiným systémům

Rozdělení řídicích systémů vzhledem ke schopnosti začlenění do jiného systému.

• Firemní uzavřený systém (s velmi malou možností komunikace s ostatními systémy)
• Částečně otevřený systém schopný částečné komunikace s jinými řídicími systémy (jednoduché rozhraní např. pomocí bezpotenciálových kontaktů)
• Otevřený řídicí systém na všeobecně uznávaném protokolu přenosu dat (např. Ethernet, LonTalk, KNX, Bacnet, Modbus, OPC, loT, JSON, XML, APi)

Podle způsobu komunikace

• Drátová komunikace po sběrnici
• Bezdrátová komunikace pomocí rádiové sítě (rozdíly v systémech vzhledem k použité frekvenci a technologii)
• Kombinace drátové a bezdrátové komunikace

Podle typu sběrnice

• Slaboproudá sběrnice (do 30 V)
• Silnoproudá sběrnice (povely na fázových vodičích 230 V)
• Sběrnice na společném kabelu s jinými systémy (např. lokální počítačová síť)
• Datová sběrnice na silnoproudém zásuvkovém okruhu (nutnost odděleného zemnícího a nulového vodiče)

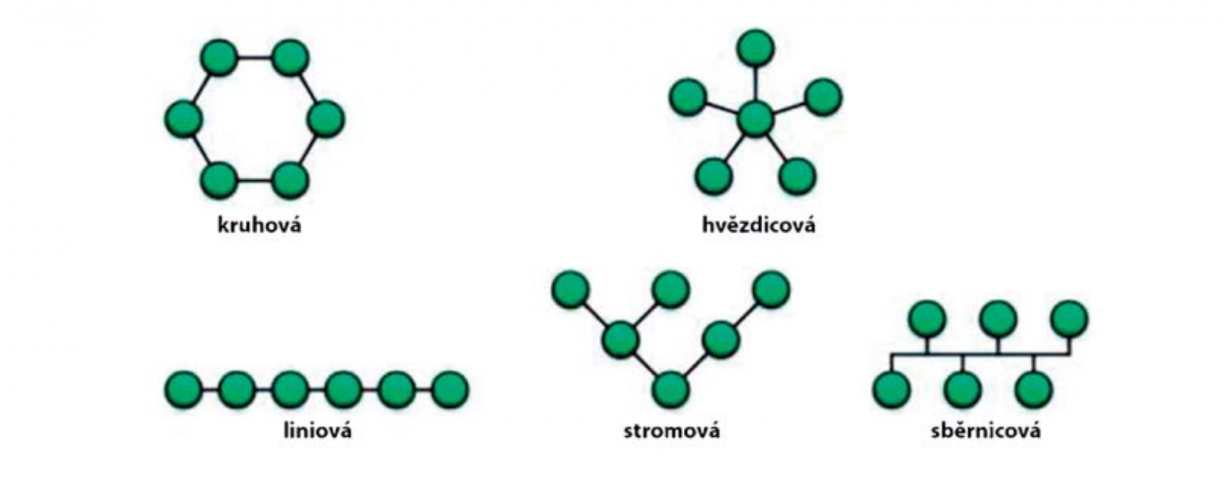

Podle uspořádání sběrnice

• Kruhová
• Hvězdicová
• Liniová
• Stromová
• Sběrnicová

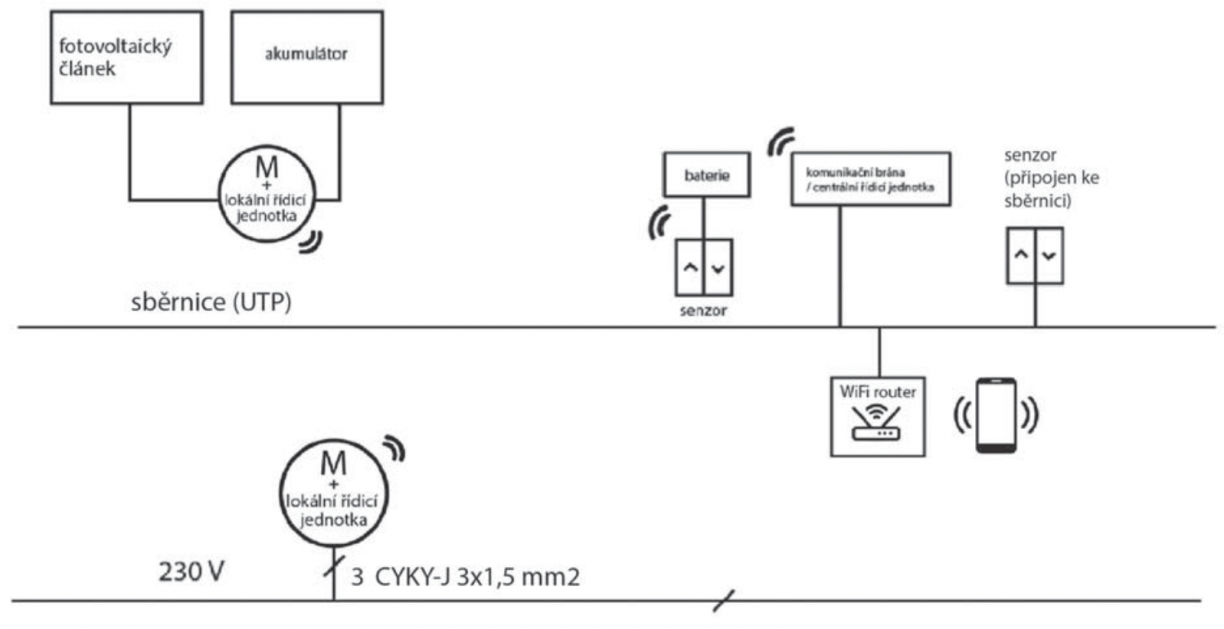

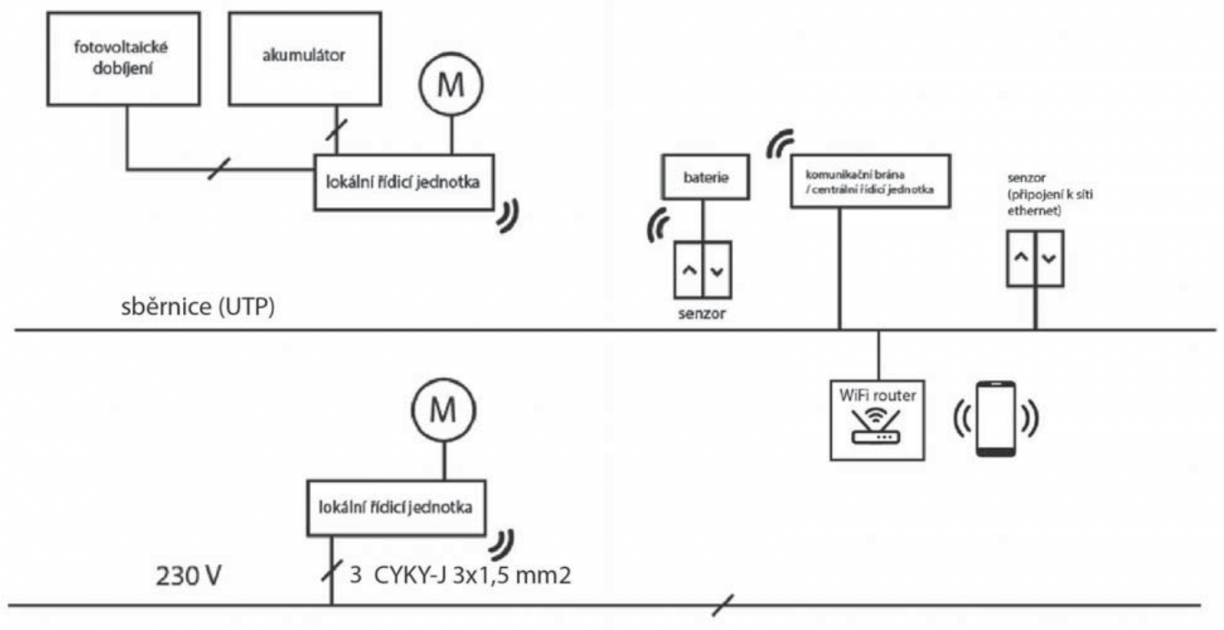

Základní schémata zapojení

Součásti řídicích systémů

Řídicí systémy se zpravidla skládají z těchto položek:

• aktor (akční člen, který vykonává činnost, zpravidla řídí pohon)
• senzor (prvek, který dává pokyn k řízení - např. čidlo slunce s tlačítkem)
• řídicí jednotka
• pomocné prvky (napájení, logické jednotky, ...)
• kabeláž mezi jednotlivými přístroji v případě drátového provedení (liší se podle řídicího systému)
• bezdrátové moduly

Senzory pro stínicí techniku

Aby mohla být stínicí technika smysluplně automaticky řízena, vyžaduje vstupní informace, zpravidla získané ze senzorů.
Dále je uveden výčet nejčastěji využívaných senzorů.

• Meteorologická čidla:
  • intenzita světla měřená v interiéru nebo exteriéru
  • intenzita větru
  • směr větru
  • teplota vnitřní a vnější
  • srážkové čidlo
  • otřesové/náklonové čidlo
  • prostorové termostaty
• Informační vstupy:
  • čas
  • astrohodiny
  • informace o předpovědi počasí
  • pohybová čidla
  • kartové systémy
  • čidla stavu okenního otvoru
  • orientace jednotlivých stínících prvků podle světových stran
• Ostatní vstupy:
  • centrální a lokální tlačítka
  • dálkové ovladače
  • vstupy od EZS, EPS, MaR nebo jiných řídicích systémů (např. řízení ovládacích scén)

Technické normy

• ČSN EN IEC 61131-10 Programovatelné řídicí jednotky - Část 10: Výměnný formát otevřený XML pro PLC
• ČSN ISO/IEC TR 14543 Informační technologie - Architektura domácího elektronického systému (HES)
• ISO/IEC 14908 Specifikuje komunikační protokol

Obecná doporučení pro řídicí systémy

• Bezdrátovou rádiovou technologii se doporučuje použít pouze v objektech s dobrou prostupností pro rádiový signál a nízkou úrovní rušení signálu.
• Sběrnicový způsob komunikace je vhodný v prostředí s vysokou mírou rušení a v rozlehlých objektech.
