Typy a výměna informací

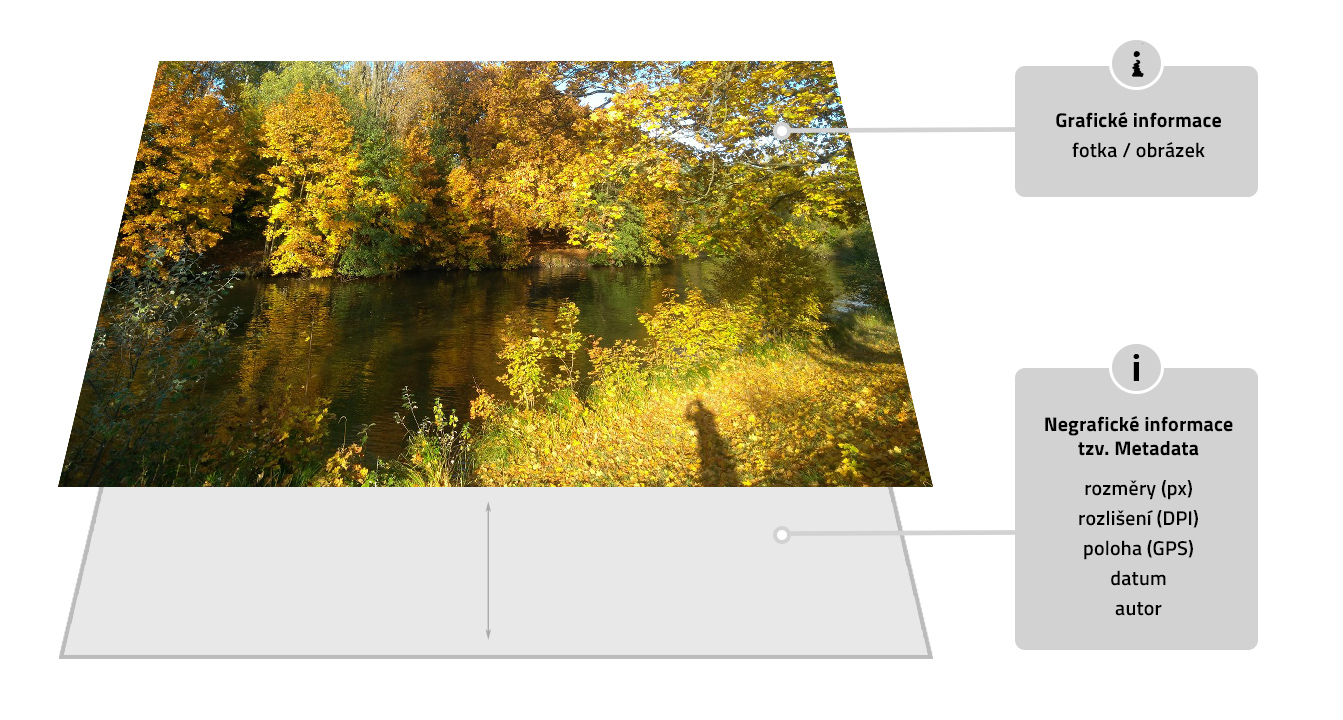

Typy informací a jejich rozlišování lze vysvětlit na příkladu běžné fotografie. Hlavním účel pořízení fotky bude určitě vlastní grafický výstup. To je to, co dělá fotku fotkou a můžeme tedy označit jako grafickou informaci. Nicméně při pořízení fotky vzniká celá řada dalších informací. A některé mohou být velice užitečné jako například čas, poloha nebo autor. Tyto informace lze označit jako negrafické informace neboli tzv. vlastnosti (Metadata).

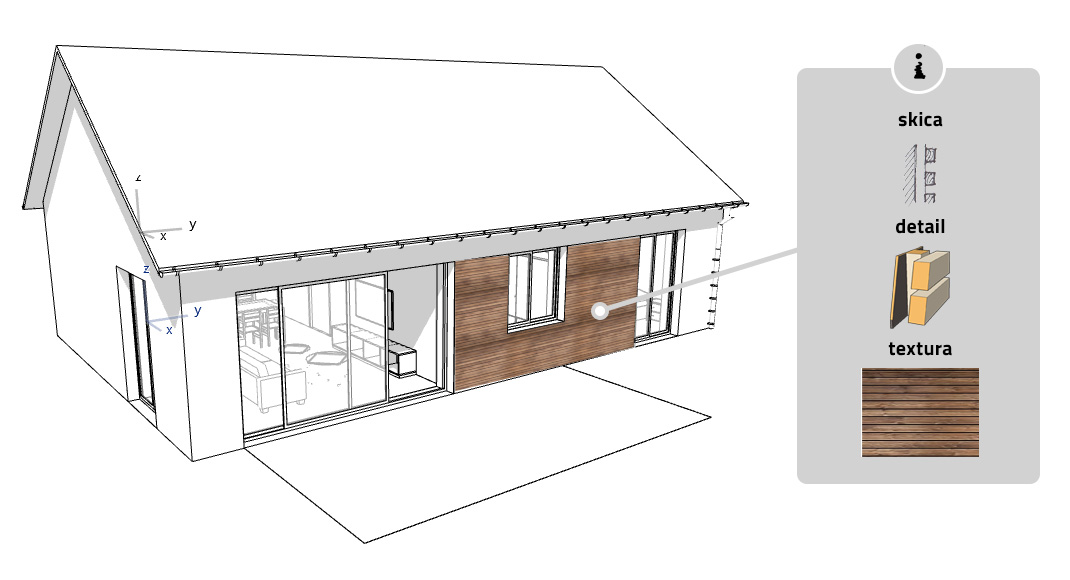

Grafické informace (data)

Vyjadřují kresbu, malbu, grafiku, 3D model, ale například i fotografie. Jakákoliv informace, která se získá z tvaru, pozice, umístění, měřítka, orientace apod. Mohou být ve formě vektorové nebo rastrové, vztahem, materiálu nebo textury.

Úroveň podrobnosti pro grafická data je nutné domluvit a stanovit, často se setkáváme se zkratkou  LOG (z anglického „Level Of Geometry“)

Příklad:
Umístění, tvar…
Grafická značka, zobrazení…
Materiál/povrch, textura…

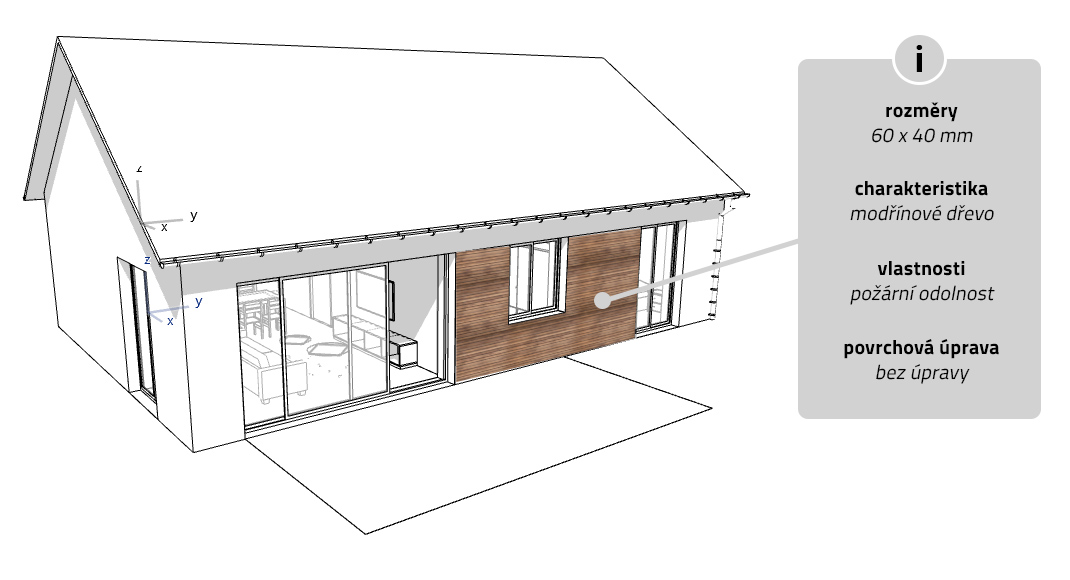

Negrafické informace (data)

Ostatní informace, které nejsou vyjádřeny graficky ani s ní nemusejí vždy nesouviset. Slouží k popisu dílčích prvků modelu v podobě názvů, rozměrů, vlastnických vztahů, objemu apod. Mohou být vyjádřeny číslicí, písmeny, znaky apod. Mohou také vyjadřovat i časové informace popisující kvalitativní a kvantitativní charakteristiky stavby.

Úroveň podrobnosti pro negrafická data je nutné domluvit a stanovit, můžeme se setkat se zkratkou  LOI (z anglického „Level Of Information“)

Příklad:
Vlastnosti určené geometrií: objem, plocha…
Vlastnosti: požární odolnost, certifikace…
Charakteristika: pevnost, povrchová úprava…
Identifikace: klasifikace, umístění, dodávka…
Parametry: cena, záruka…
